Wibroflotacja

Wibroflotacja to metoda wzmacniania podłoża – gruntów niespoistych – polegającą na wgłębnym zagęszczeniu gruntu za pomocą specjalnego wibratora – wibroflota. Zwiększa się w ten sposób nośność podłoża i zmniejsza osiadanie konstrukcji wykonanych na wzmocnionym podłożu.

Urządzenie to stosuje się także w celu formowania kolumn żwirowych ( tzw. wibro-wymiana ). Po zagłębieniu wibratora na żądaną rzędną stopniowo podnosi się urządzenie, jednocześnie dozując kruszywo do powstałego otworu. Kolumna powstaje w wyniku kompresji żwiru metodą wibracji.

W ten sposób zwiększamy siłę nośną miękkich i luźnych gruntów i znacznie redukujemy ryzyko osiadania.

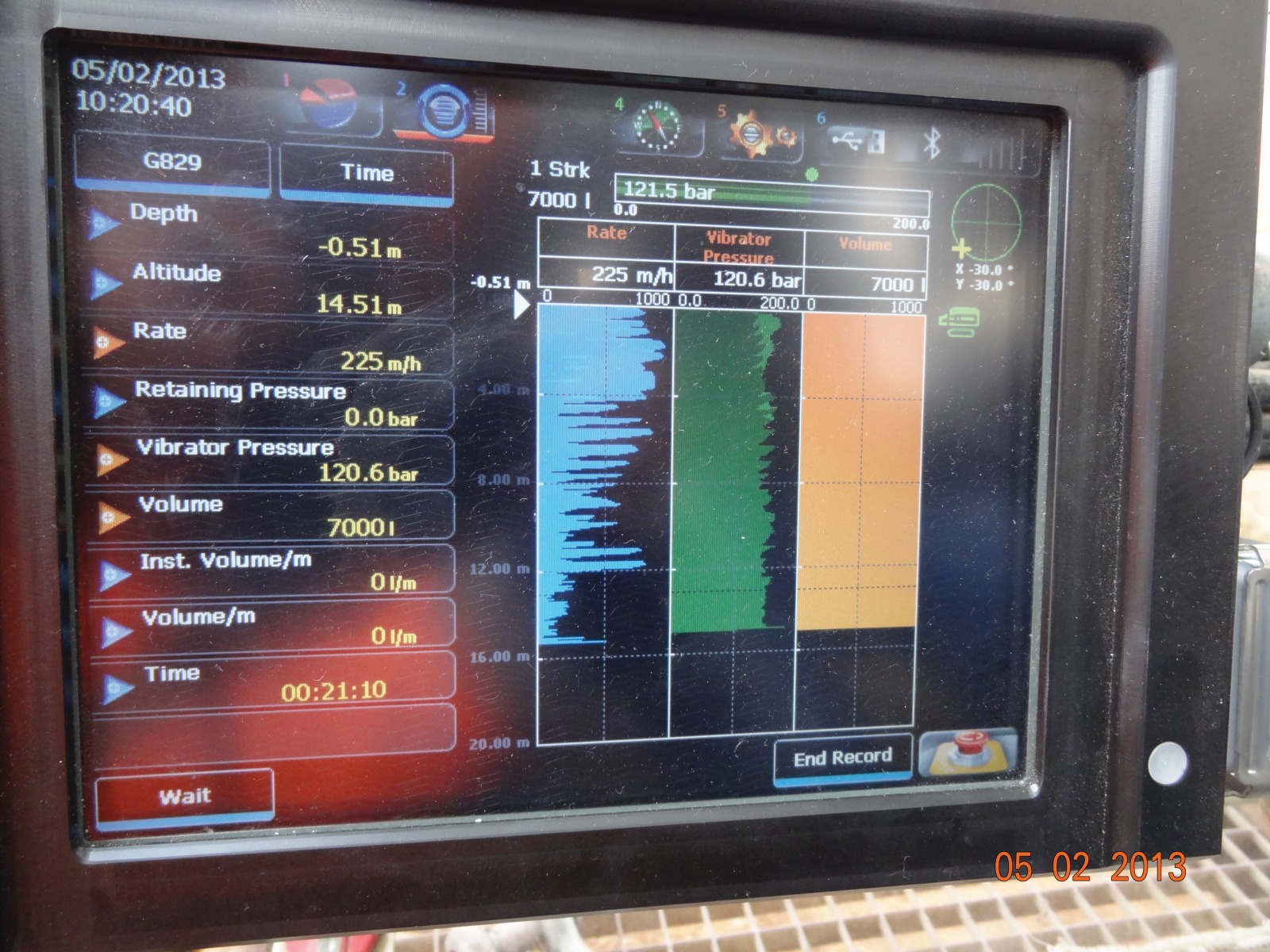

Proces kompresji oraz jego parametry są na bieżąco monitorowane przez operatora dzięki zastosowanemu systemowi kontroli, którego wskaźniki stale monitorują ciśnienie oleju, ilość podawanego materiału, wartość kompresji oraz głębokość i średnicę kolumny.

Firma Ozkanlar oferuje dwa rodzaje wibroflotacji:

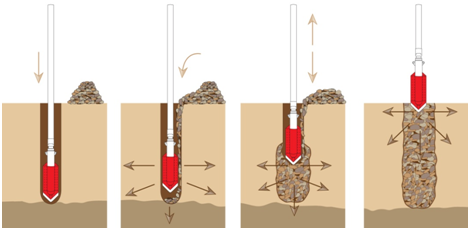

WIBROFLOTACJA Z PODAWANIEM GÓRNYM
Materiał wprowadzany jest od góry w lej, który powstał w wyniku penetracji wibratora

wibroflotacja-z-podawaniem-gornym

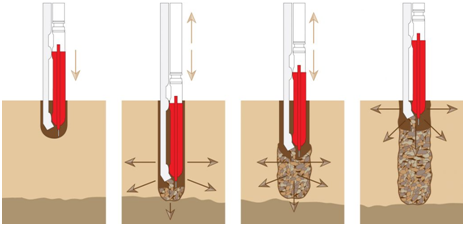

WIBROFLOTACJA Z PODAWANIEM DOLNYM

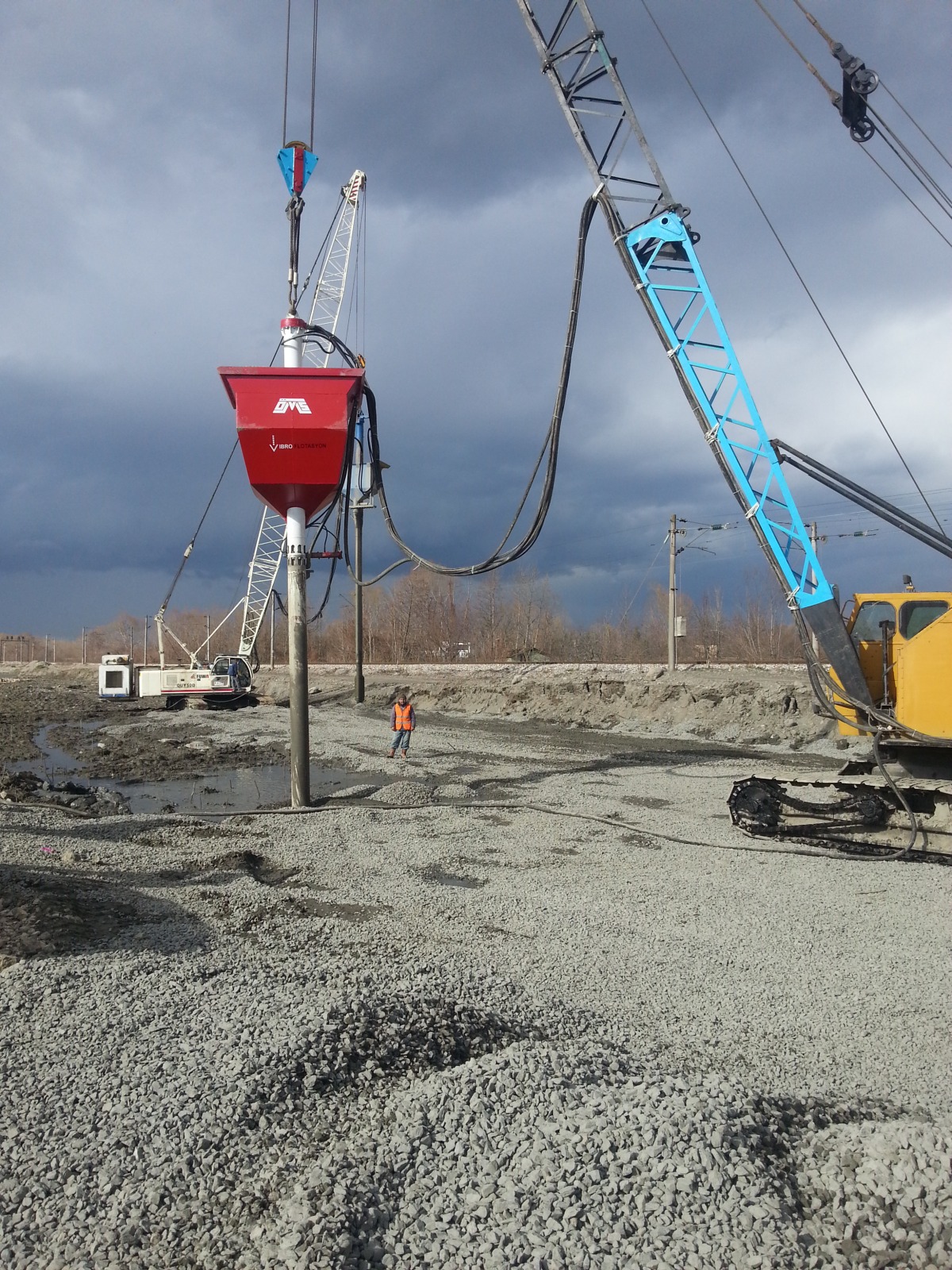

z użyciem kosza zasypowego z rurą i mechanizmem podającym.

wibroflotacja-z-podawaniem-dolnym

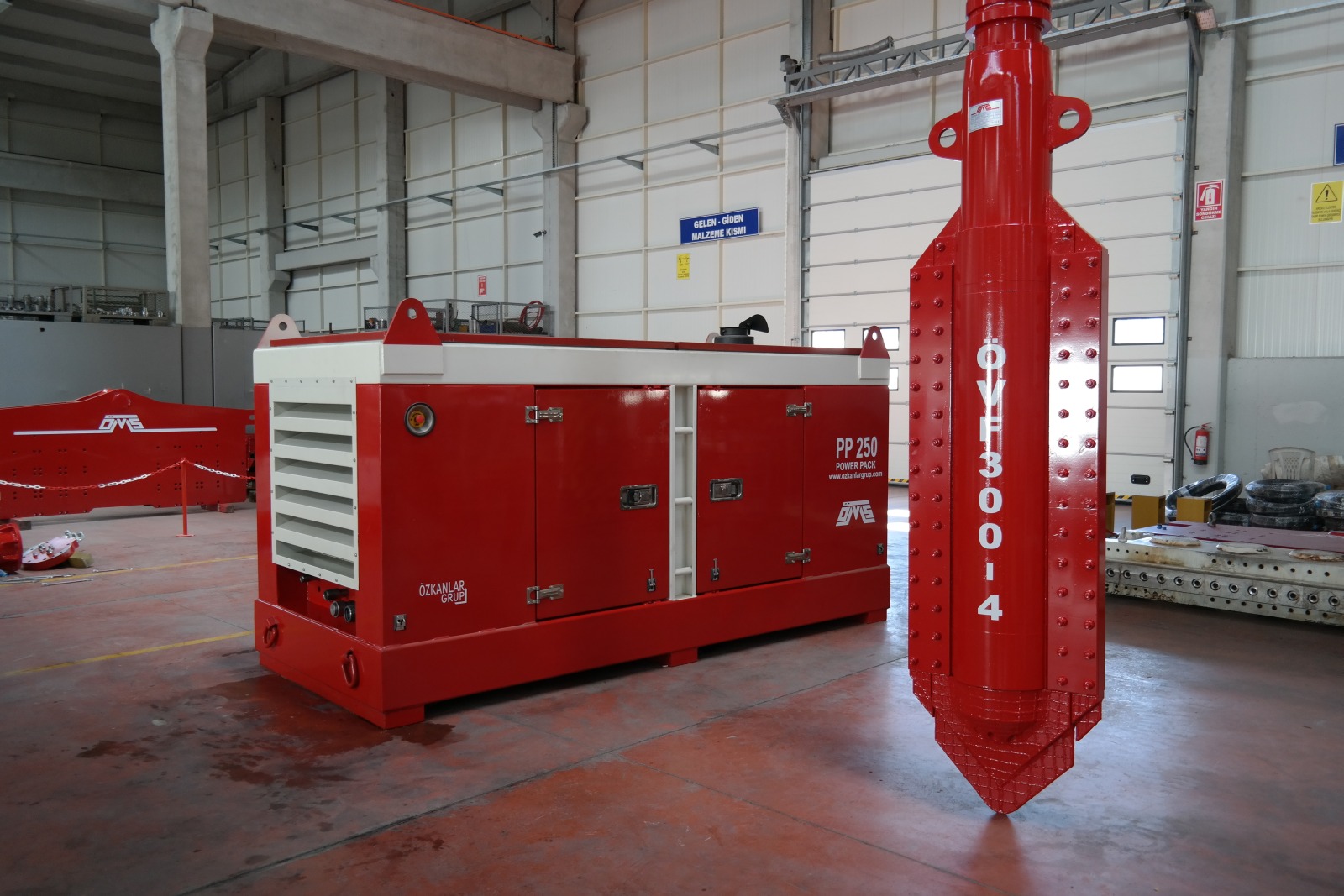

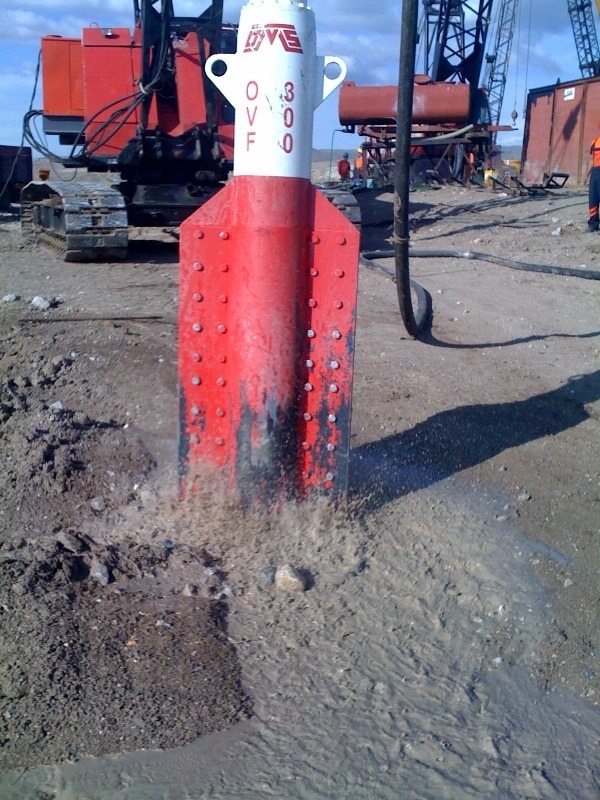

Galeria zdjęć:



SPECYFIKACJA TECHNICZNA

Model Moment bezwładności
(kgm)
Częstotliwość
(obr/min)
Siła odśrodkowa
(kN)
Moc
(kW)
Waga
(kg)
Zasilacz
OVF 300-2 2,026 300 / 50 200 0-28 1400 PP200
OVF 300-2 HF 2,026 3600 / 60 293 108 1400 PP220
OVF 300-4 4 300 / 50 396 187,5 2000 PP265
OVF 400-9 9,1 1800 / 30 329,6 112,5 2200 PP343
OVF 400-9HF 9,1 2100 / 35 448,6 131,25 2200 PP343
