Wiertnice Casagrande

Włoska firma Casagrande już od ponad 50 lat dostarcza maszyny do robót fundamentowych. Obecna i rozpoznawalna na całym świecie stale udoskonala swoje maszyny gwarantując produkty najwyższej jakości. Stosowane w maszynach Casagrande systemy sterowania pozwalają osiągnąć najwyższe możliwe parametry jeżeli chodzi o szybkość i wydajność robót przy jednoczesnym bardzo niskim zużyciu paliwa.

Oferowane przez nas maszyny z powodzeniem wykonują:

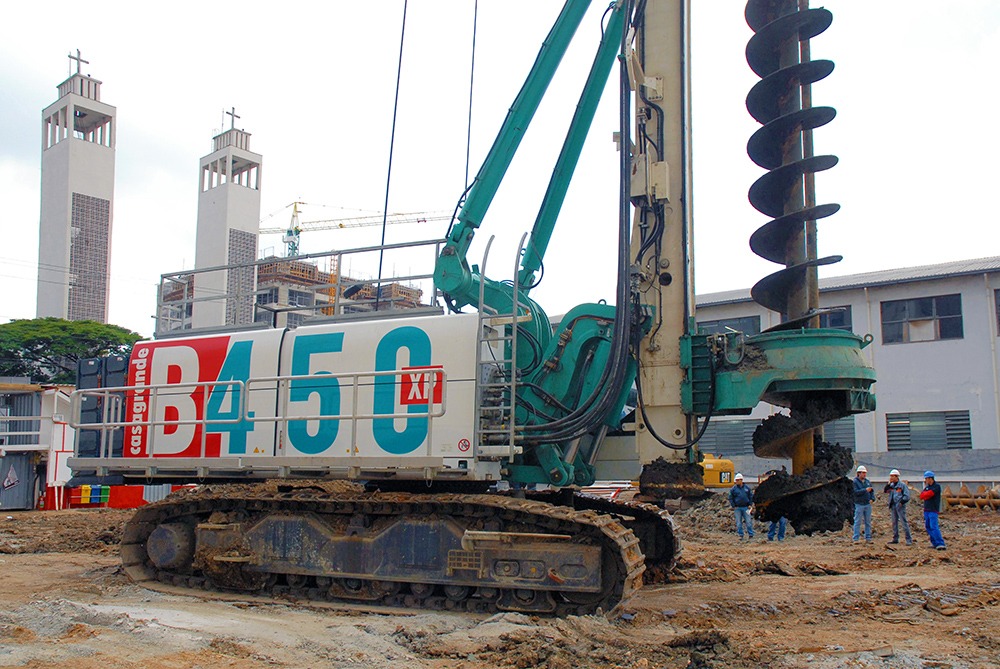

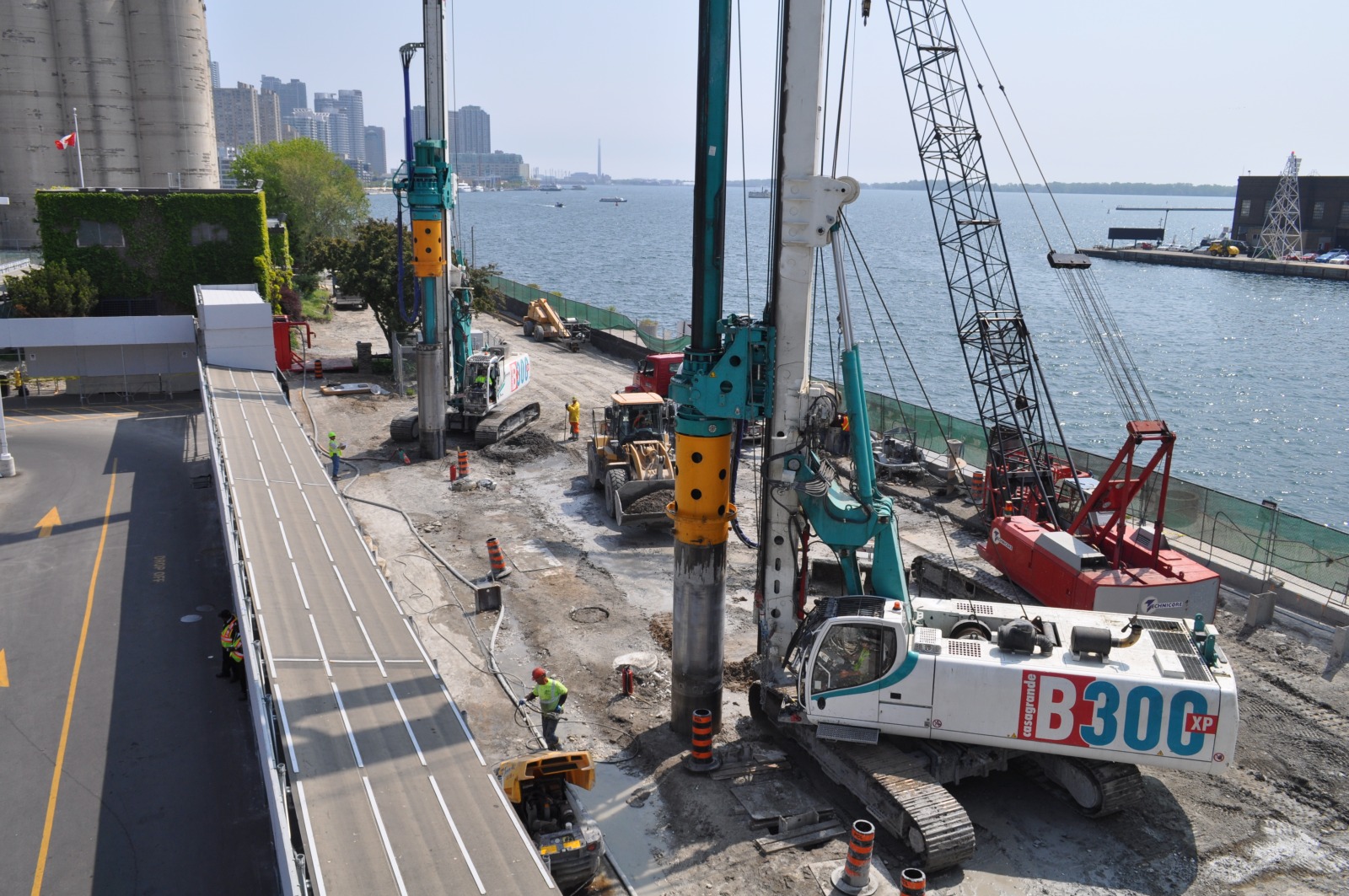

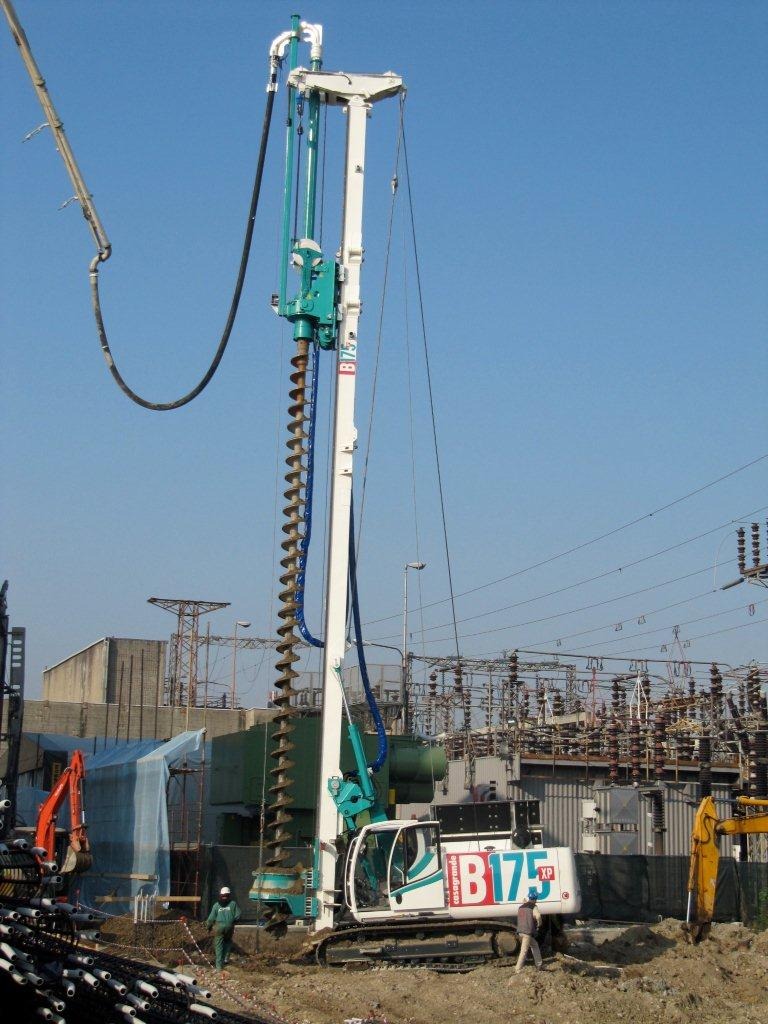

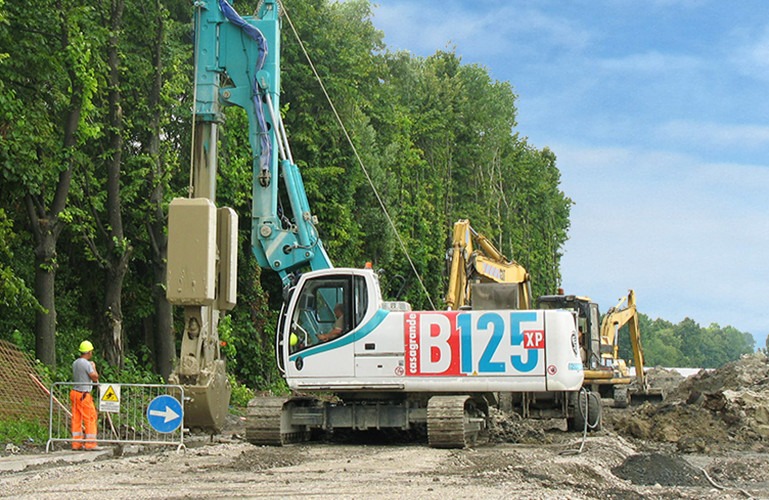

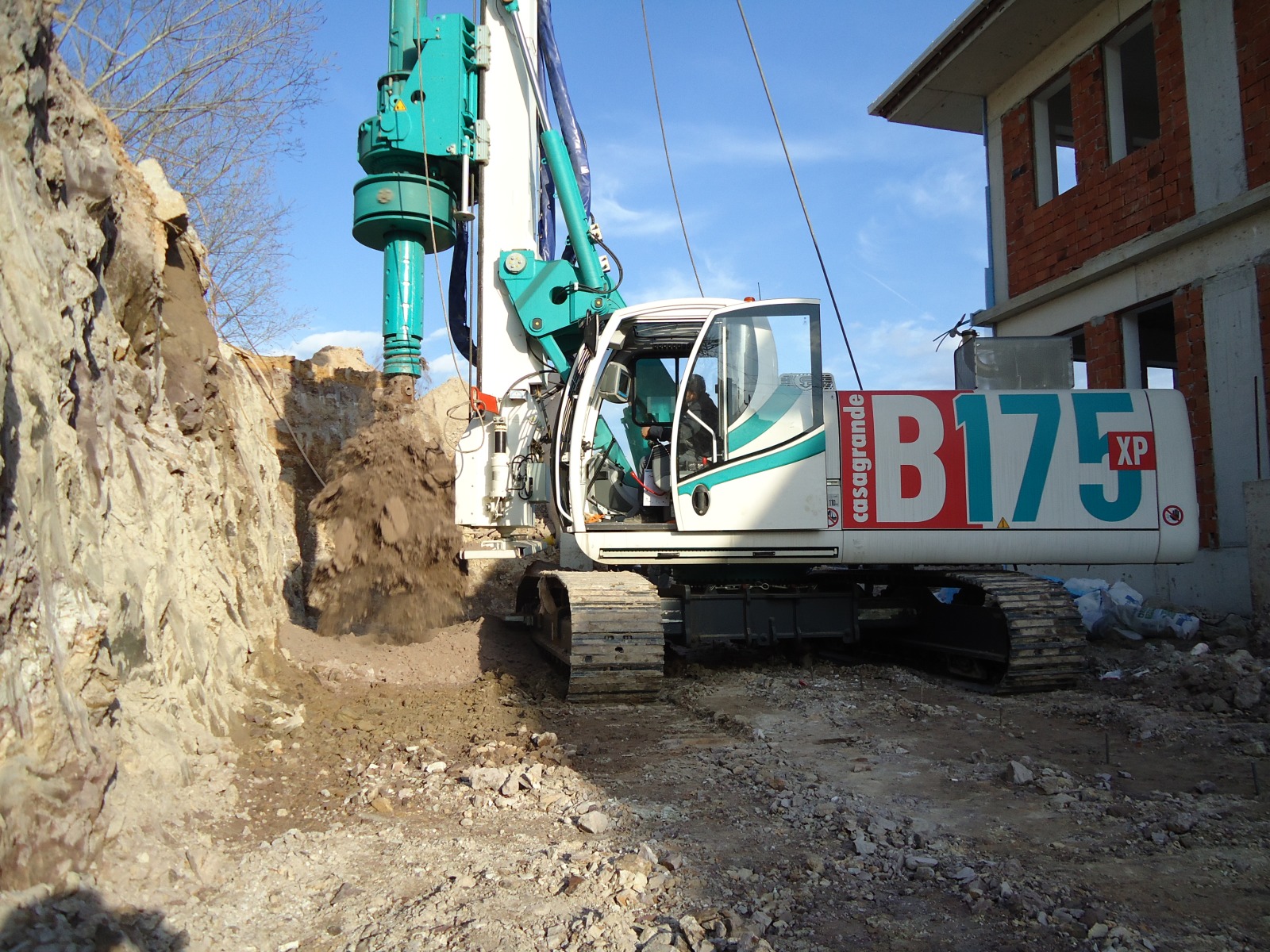

Aktualna oferta Casagrande to przede wszystkim palownice serii B. Szeroka gama maszyn używanych do wykonywania pali fundamentowych w orurowaniu, kompatybilna z oscylatorami i zdolna do wykonywania pali fundamentowych metodą świdra ciągłego. Jest to seria maszyn o momentach obrotowych na maszcie od 125 do 420 kNm., przeznaczona do wykonawstwa pali o głębokościach maksymalnych od 50 do 110m.
Modele serii B po stosunkowo niewielkich modyfikacjach mogą służyć do wykonywania prac w technologii CFA, DSM czy CSM

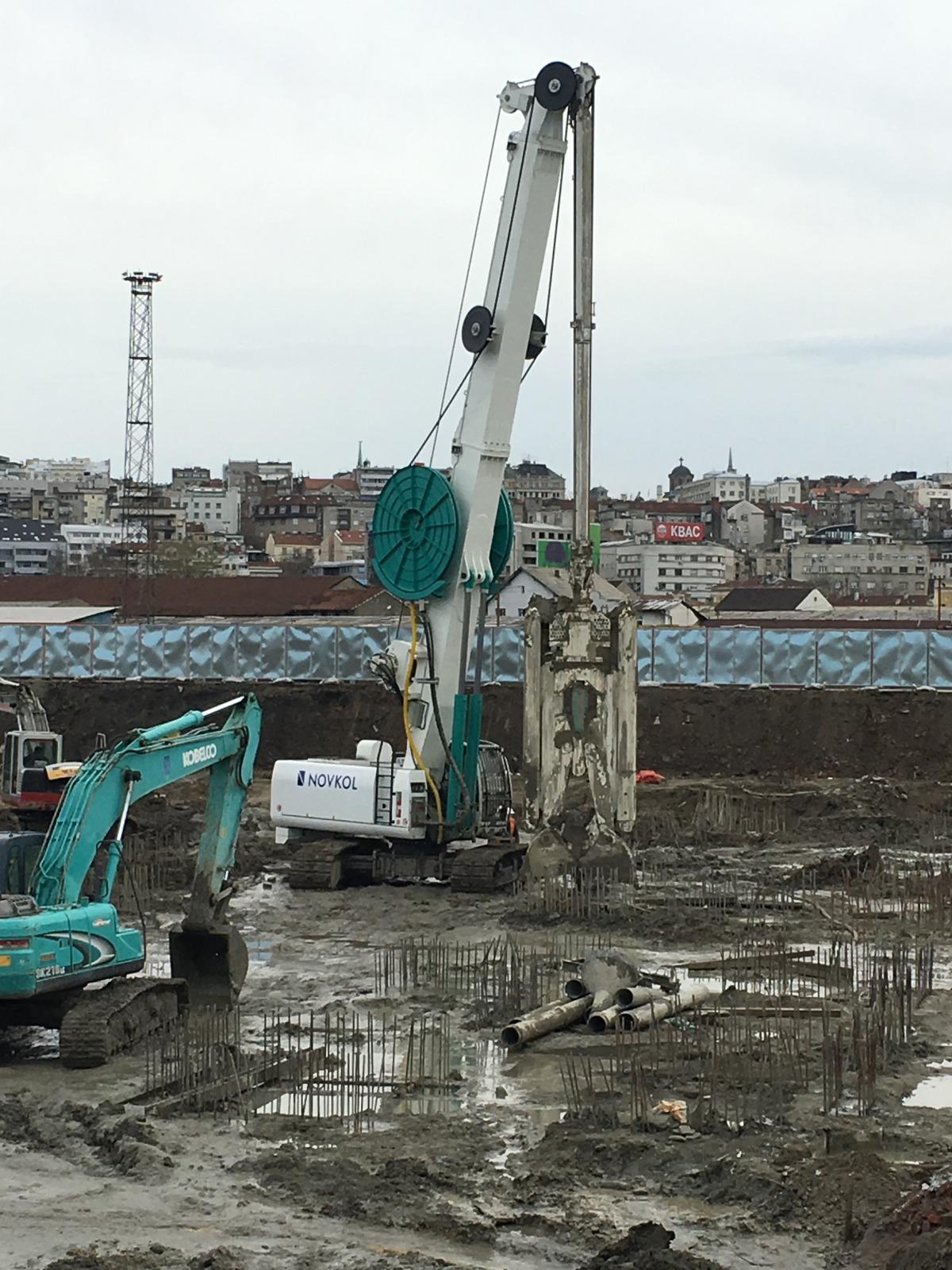

Na bazie palownic serii B Casagrande oferuje maszyny do wykonywania ścian szczelinowych serii KRC. Są to maszyny z żerdzią sztywną i hydraulicznie napędzanym wybierakiem. Technologia ta pozwala na wykonawstwo ścian szczelinowych w trudnych warunkach gruntowych i na uzyskanie lepszych parametrów jeżeli chodzi o precyzję robót.

Na tym samym podwoziu Casagrande produkuje również dźwigi gąsienicowe. Są to dźwigi z wysięgnikami kratownicowymi przeznaczone do robót geotechnicznych. Lekki kratownicowy wysięgnik umożliwia duże osiągi jeżeli chodzi o nośność, zaś szeroki regulowany rozstaw gąsienic gwarantuje dużą stabilność. Silniki Cummins i Caterpillar zapewniają wysoką jakość i właściwą moc zasilania jednostek hydraulicznych.
Modele serii C mają nośności od 30 do 120 ton.

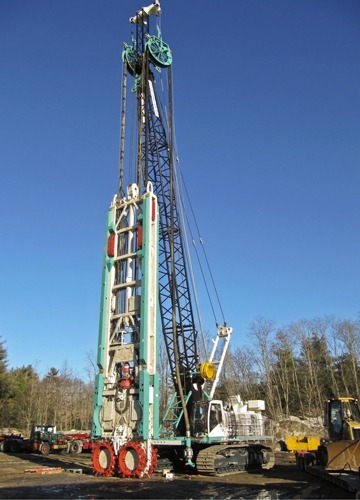

Na bazie dźwigów gąsienicowych Casagrande firma oferuje hydromłyny w wersji z masztem i w wersji z masztem kratownicowym. Największy hydromłyn FD100, może pracować do głębokości 100m., szerokość ściany 800÷1500mm., długość sekcji 3150 mm.

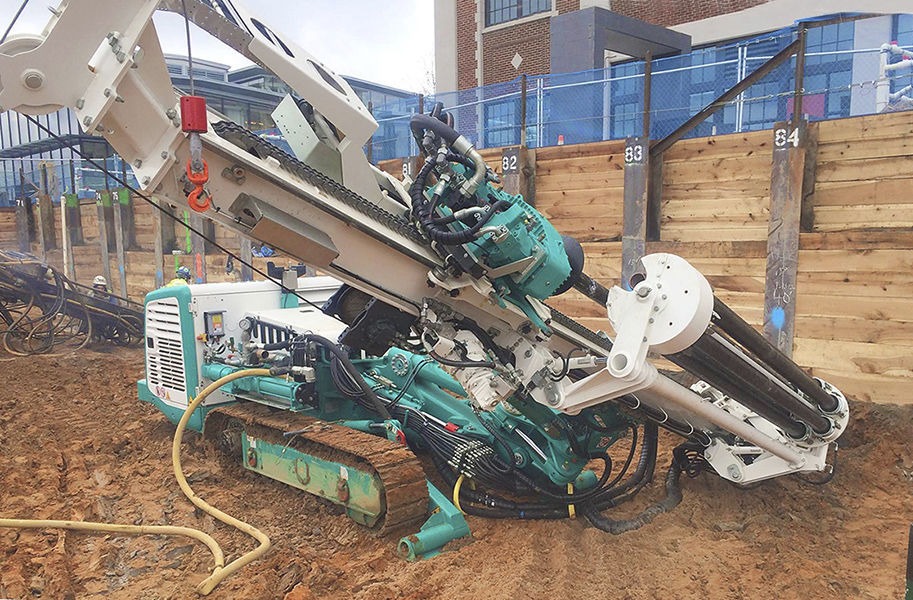

Wiertnice wielozadaniowe Casagrande to seria C. Są to wiertnice przeznaczone do wykonawstwa mikropali, kotew czy gwoździ gruntowych, ale również po zamontowaniu kratownicowych przedłużek mogą służyć do prac w technologii jet grouting.

W ofercie firmy znajduje się również maszyna pomocnicza stosowana przy wykonawstwie tuneli – PG185 – jest to rodzaj kotwiarki, której maszt ustawiony w poziomie może być obracany po obrysie górnego sklepienia tunelu.

Zapoznaj się z materiałami video:

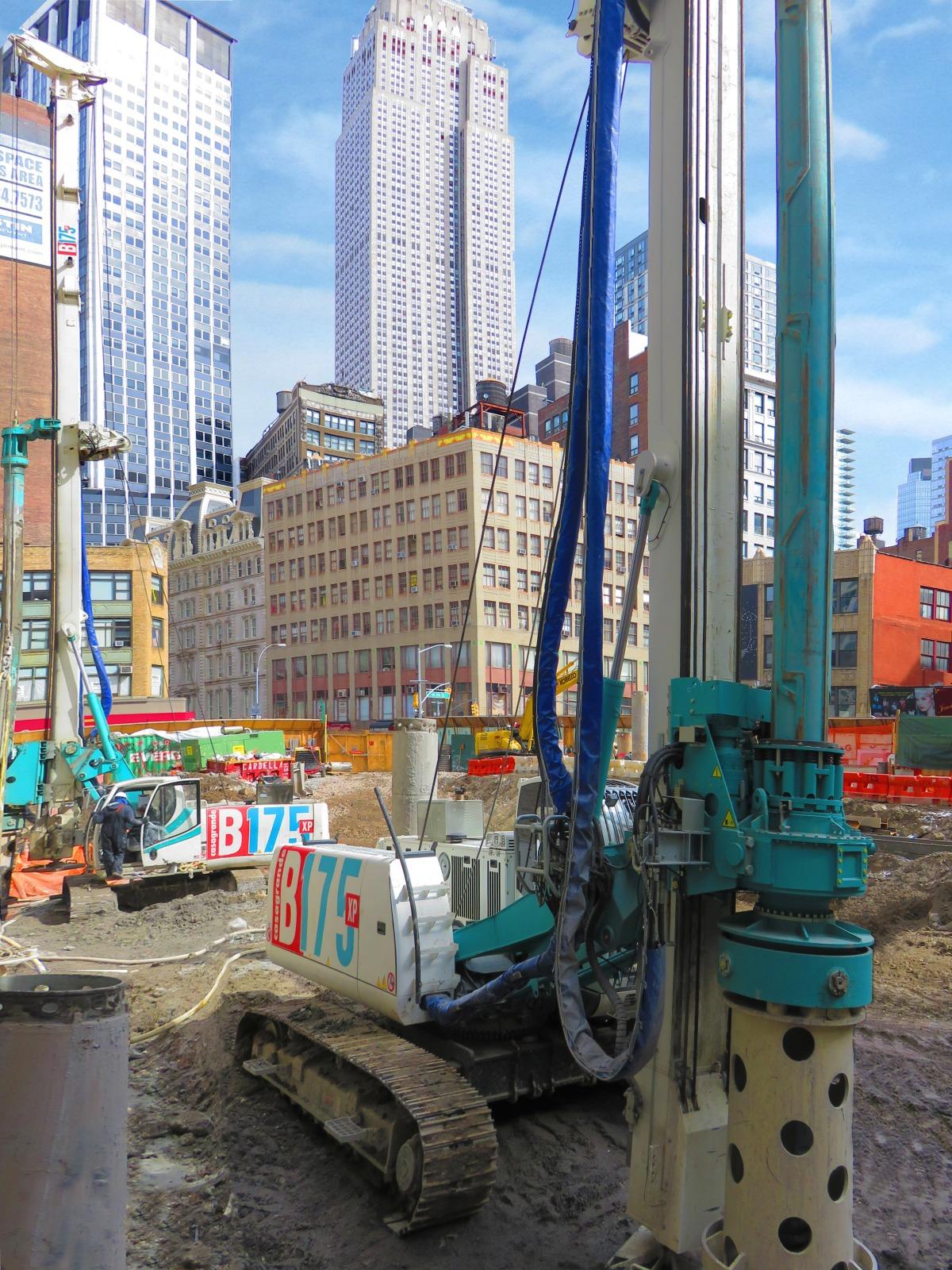

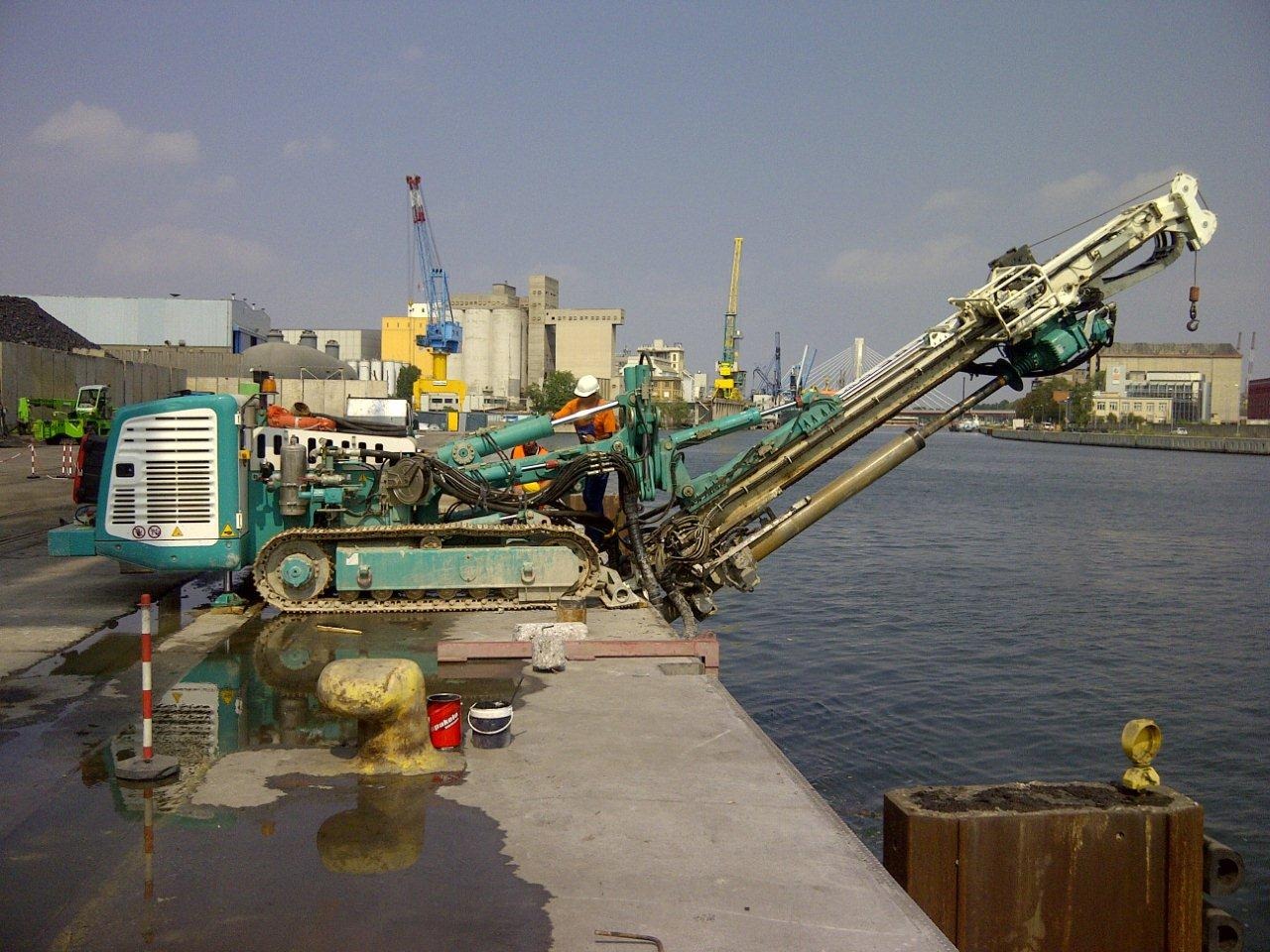

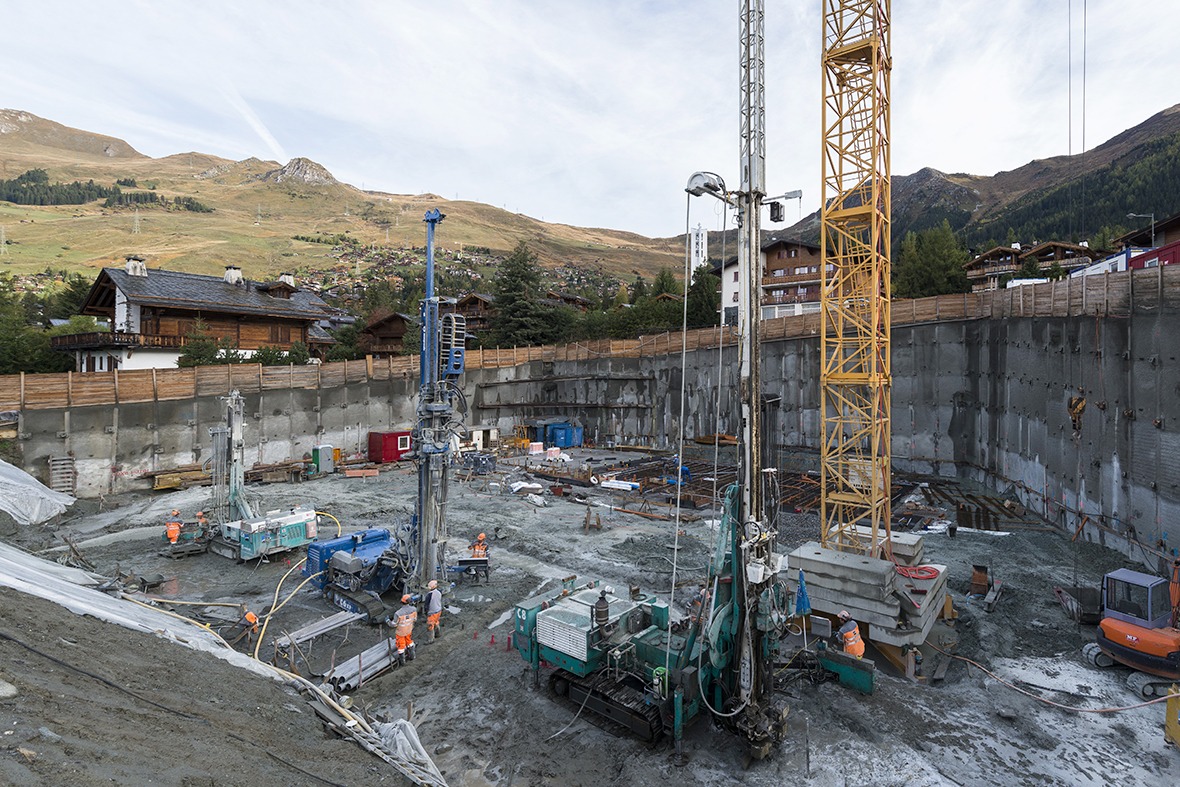

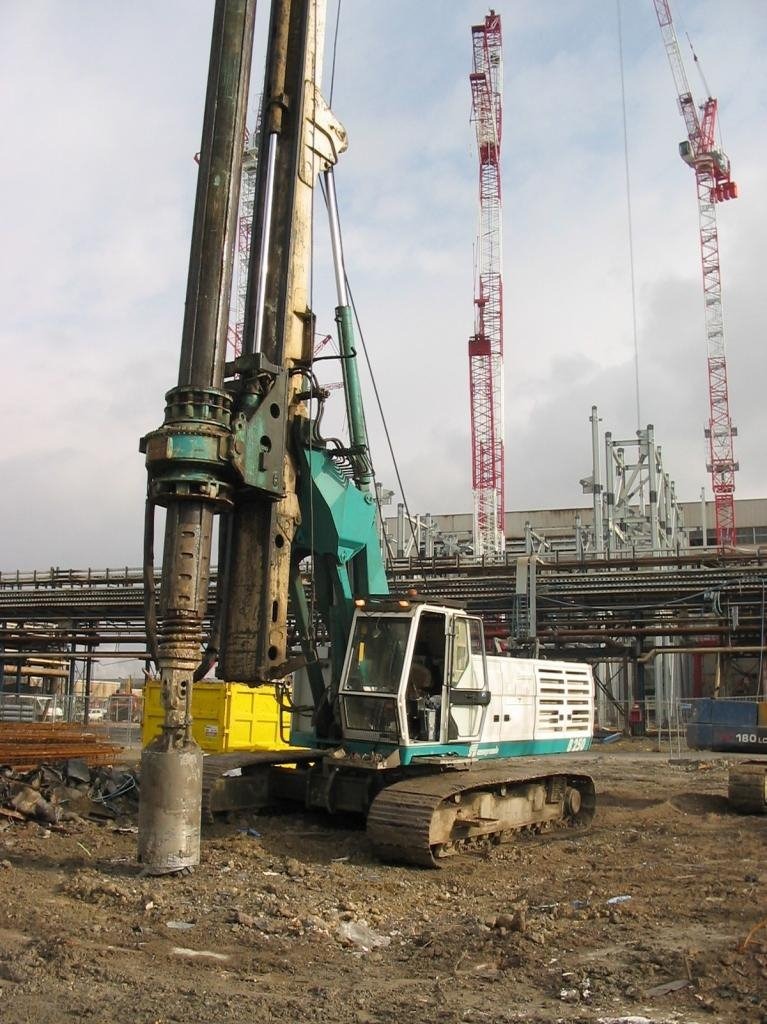

Galeria zdjęć:



SERIA B – PALE W RURZE OSŁONOWEJ

Model Maksymalna
średnica (mm)
Maksymalna
głębokość (m)
Głowica obr.
(kNm)
Moc silnika
(kW)
Waga
(t)
B125XP 1500 50 125 164 41
B175XP 1500 57 160 194 42,5
B200XP 2200 67 210 239 63
B250XP 2500 67 240 330 82
B300XP 2500 77 300 403 90
B360XP 3000 89 370 403 103
B450XP 3000 110 420 563 146

SERIA B – CFA

Model Maksymalna
średnica (mm)
Maksymalna
głębokość (m)
Głowica obr.
(kNm)
Moc silnika
(kW)
Waga
(t)
B125XP 800 23 125 164 41
B175XP 900 23 160 194 42
B200XP 1000 26 210 239 67
B250XP 1200 27 240 330 80
B300XP 1200 29 300 403 88
B360XP 1200 29,5 370 403 101
B450XP 1500 39 420 563 146

FD – HYDROMŁYNY

Model Maksymalna
głębokość (m)
Szerokość sekcji
(mm)
Długość sekcji
(mm)
Moc silnika
(kW)
Waga
(t)
FD60/C900 maszt 46 700-1200 3150 480 156
FD60/C900 dźwig 64 700-1200 3150 480 154
FD100/C900 maszt 100 800-1500 3150 480 180
FD100/C900 dźwig 100 800-1500 3150 480 163

KRC – ŚCIANY SZCZELINOWE

Model Maksymalna
głębokość (m)
Maksymalna
szerokość sekcji (mm)
Długość sekcji
(mm)
Moc silnika
(kW)
Waga
(t)
KRC1/B125XP 30 800 2500 164 40
KRC1/B175XP 30 800 2500 194 41,5
KRC2/B200XP 35 1200 3000 239 62
KRC2HD/B250XP 35 1500 3000 330 78
KRC2HD/B300XP 46 1500 3000 403 85
KRC2HD/B360XP 46 1500 3000 403 97

SERIA C – WIERTNICE WIELOZADANIOWE

Model Moc silnika
(kW)
Głowica obr.
(kNm)
Waga
(t)
C4XP 82 12 9,5
C6XP 95 15,2 13,5
M9-1 147 20 18
C7 147 20 22
C8XP 147 30 23
