Maszyny i urządzenia dla: geotechniki, hydrotechniki i głębokiego fundamentowania

Wiertnice Tescar

Firma TESCAR  z Włoch  powstała  w  1976 roku  specjalizując się początkowo w projektowaniu i budowie hydraulicznych wiertnic do mikropali i badania gruntu serii TES, które dziś dostępne są w kilku wersjach zależnie od potrzeb zamawiającego.

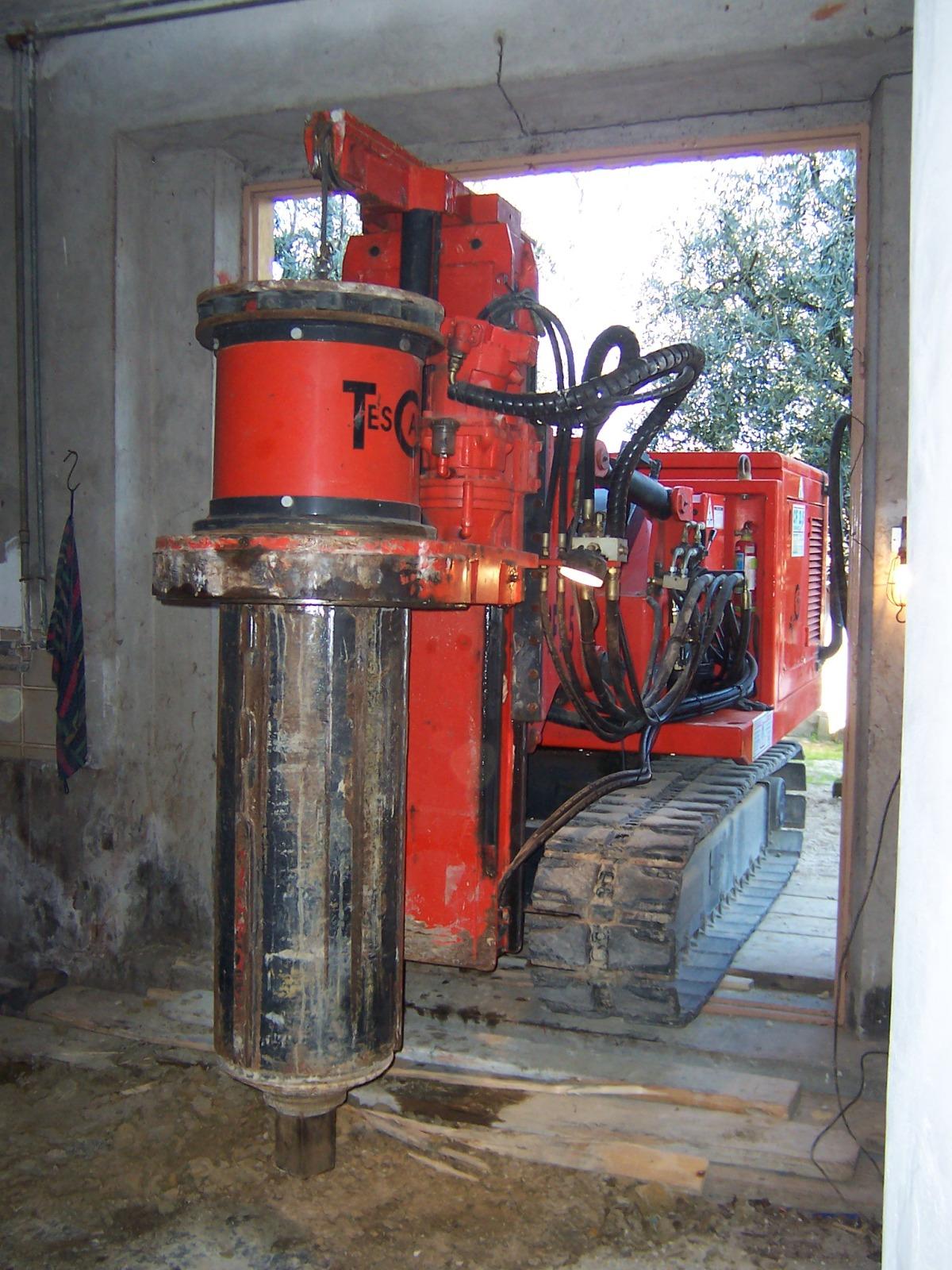

Począwszy od 1985 roku pojawiły się na rynku pierwsze mini-wiertnice firmy, obecnie znane na świecie jako seria CF. Kluczową cechą tej linii maszyn jest możliwość przemieszczania się oraz pracy  w obszarach o bardzo ograniczonym dostępie, wąskich przejściach , praktycznie nieosiągalnych dla konkurencji. Maszyny te dostępne są z momentem obrotowym od 6 kNm do 40 kNm, przy masie od  2,5 t do 16 t.

TESCAR oferuje także wiertnice średniej klasy – medium –  z zakresem momentu obrotowego od  60 kNm do 120 kNm. Niezwykle istotną i wyróżniającą cechą maszyn TESCAR jest ich uniwersalność i wielofunkcyjność, poprzez możliwość przekształcenia  każdej maszyny w różne konfiguracje robocze.  Sztandarowy model CF6 może być wyposażony w żerdź Kelly, osprzęt do pali orurowanych, zestaw CFA, zestaw do mieszania gruntu, młot udarowy do pogrążania pali, osprzęt do ścian szczelinowych, wibrator, zestaw do mikropali  oraz specjalny zestaw do czyszczenia powierzchni kolektorów słonecznych.

W 2006 roku w serii TES pojawił się nowy model  TES 40/1000 – maszyna do przewiertów poziomych, jest ona zdolna do przewiercenia  60 m o maksymalnej średnicy  1000 mm.

W ofercie znajdziemy także maszyny do studni głębinowych zamontowane na ciężarówce lub podwoziu gąsienicowym.

W ciągu ostatnich lat TESCAR ulepszył  i rozwinął swoje wiertnice poprzez zastąpienie podwozi najnowocześniejszymi i niezawodnymi podwoziami koparek takich firm jak HITACHI, CATERPILLAR, BOBCAT, KUBOTA, KOMATSU, EUROCOMACH oraz poprzez dodanie nowego podwozia gąsienicowego zbudowanego przez TESCAR.

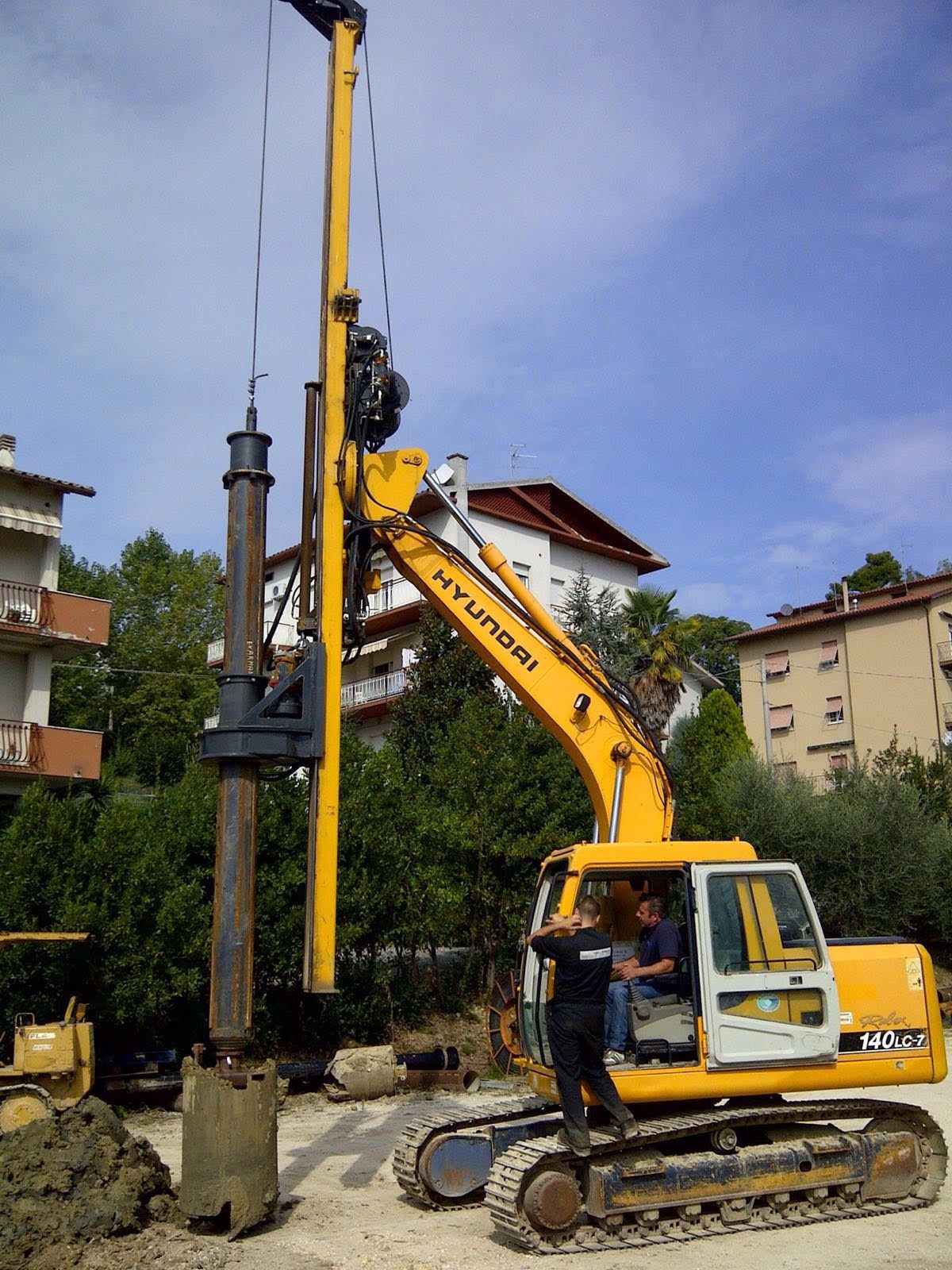

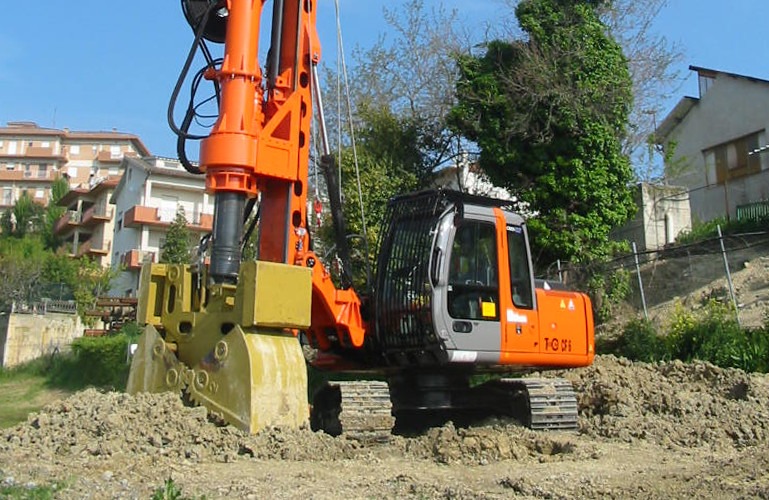

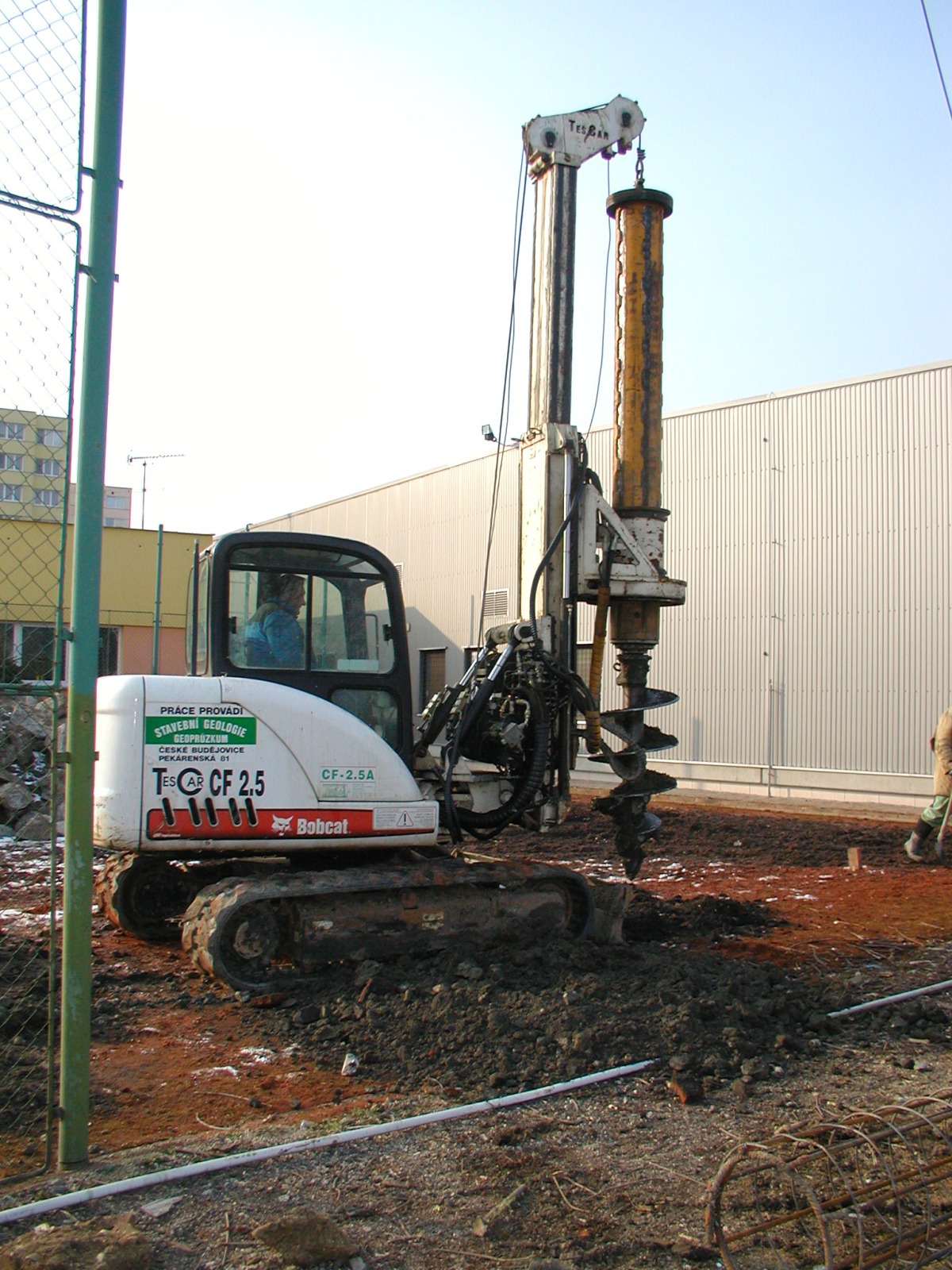

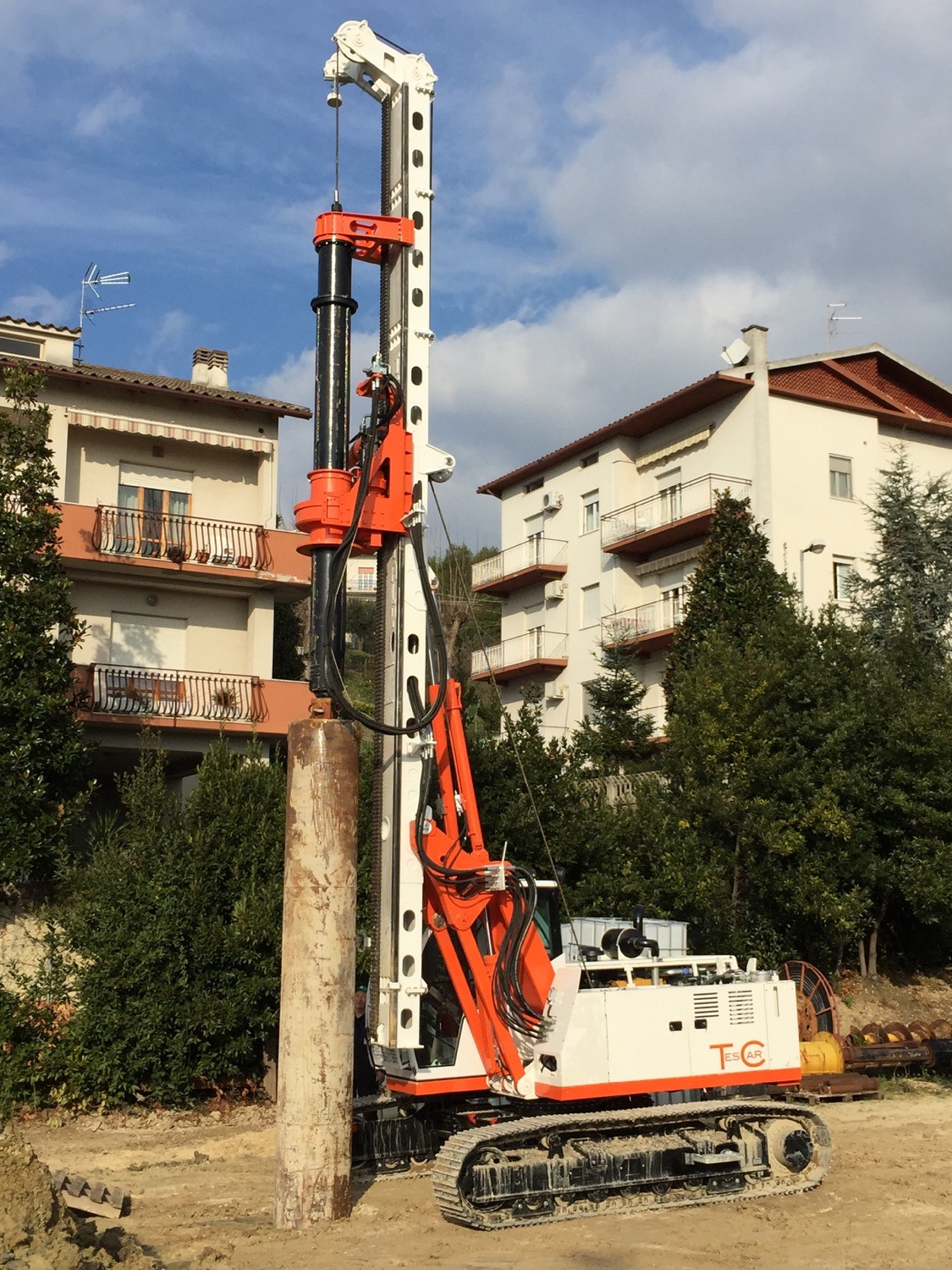

Galeria zdjęć:

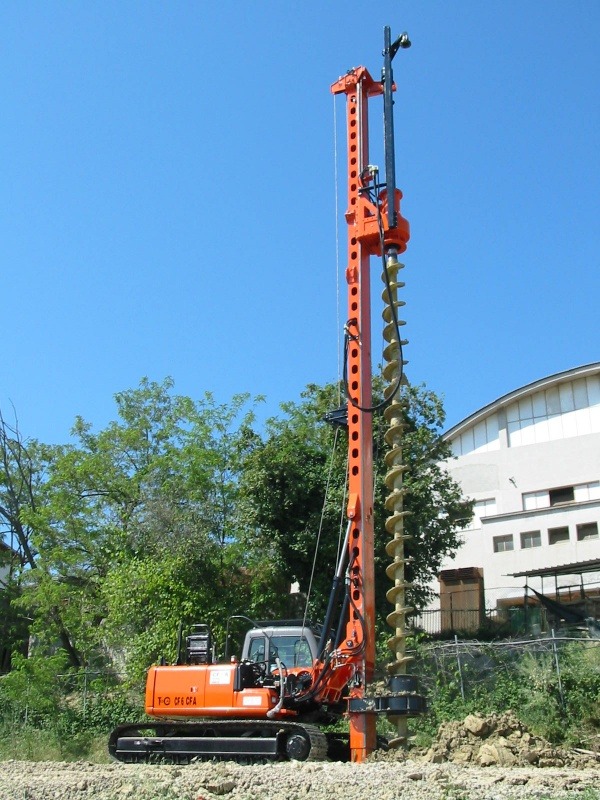

WIERCONE PALE CFA

       MODEL         Moment obrotowy
(kNm)
 Max głębokość
(m)
Max średnica
(mm)
 Moc silnika
(kW)
Siła wyciągania
(t)
Masa całkowita
(t)
CF3 CFA (6+3) 35 10 500 46,5 8 13
CF3 CFA (7+4) 40 11 600 63,9 10 15
CF4 CFA (8+3) 40 11 600 90 10 15
CF6 CFA (9+3) 60 12 650 73 14 19
CF6 CFA (9+9+3) 60 21 650 73 20 20
CF6 Plus CFA (11+4) 65 15 700 106 18 17
CF10 CFA (14+4) 100 18 800 130 20 28
CF12 CFA (14+4) 120 18 900 130 20 29
CF18 CFA (16+6) 200 22 1200 202 60 52

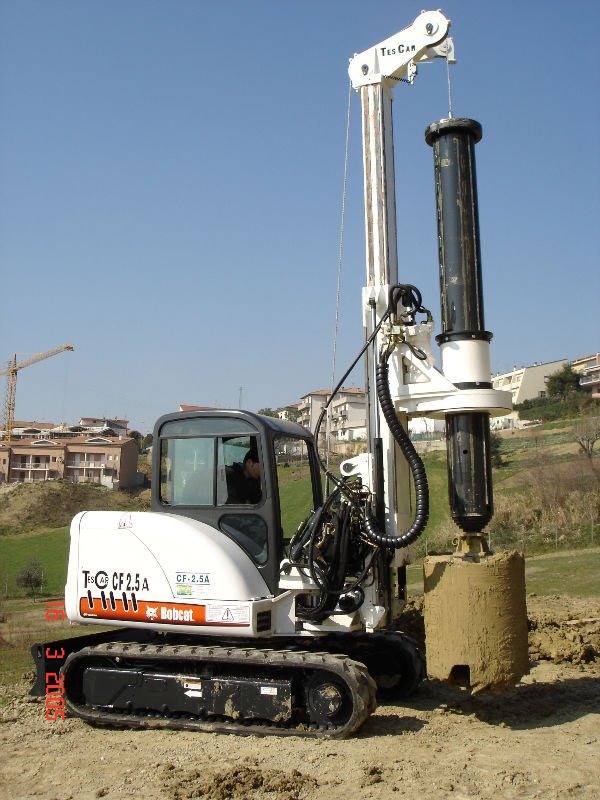

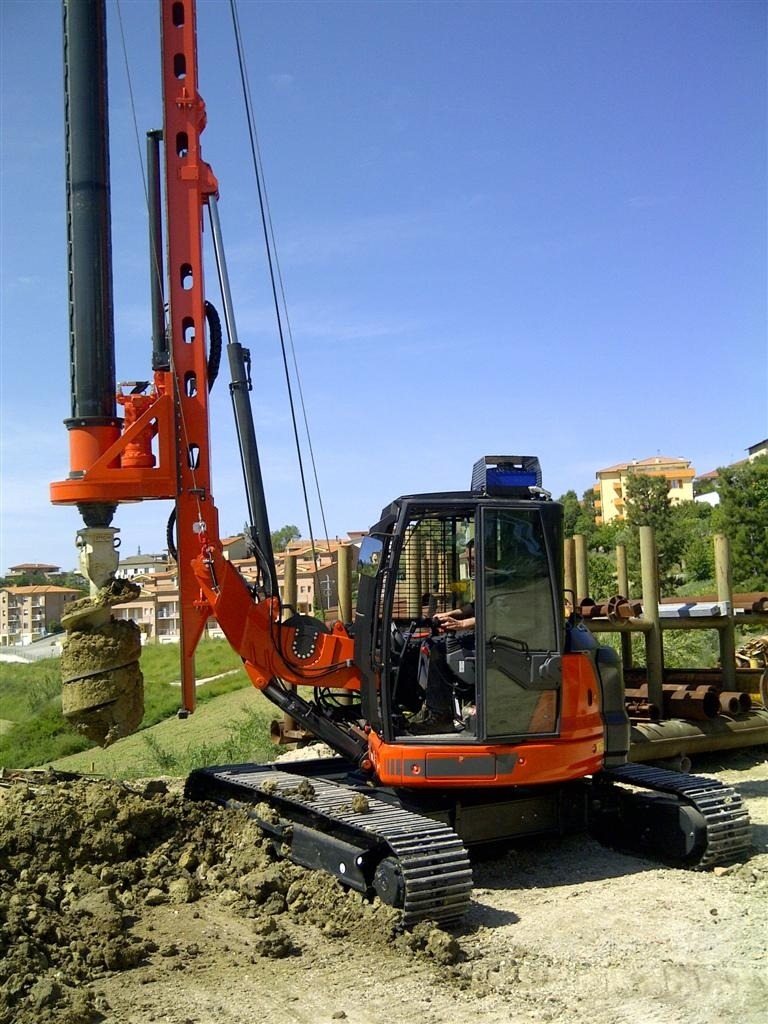

WIERCONE PALE W SYSTEMIE KELLY

MODEL Moment obrotowy
(kNm)
 Max głębokość
(m)
Max średnica
(mm)
 Moc silnika
(kW)
Siła docisku
(kN)
Masa całkowita
(t)
CF1 6 8 500 19 40 2,7
CF1.5 Compact 18 15 800 35 60 5
CF2 12 12 600 25 55 4
CF2.5 25 18 800 38 95 7
CF2.5 Compact 30 18 1000 47 80 8
CF3 35 28 1000 46,5 130 13
CF3 Plus 40 28 1200 63,9 130 14
CF3S 35 22 1000 46,5 102 11
CF4 40 25 1200 90 110 16
CF6 60 30 1200 73,4 200 20
CF6 Plus 65 30 1200 106 200 18
CF8 80 30 1200 90 200 25
CF10 100 40 1300 130 233 30
CF12 120 40 1500 130 233 31
CF18 235 60 1800 202 250 57

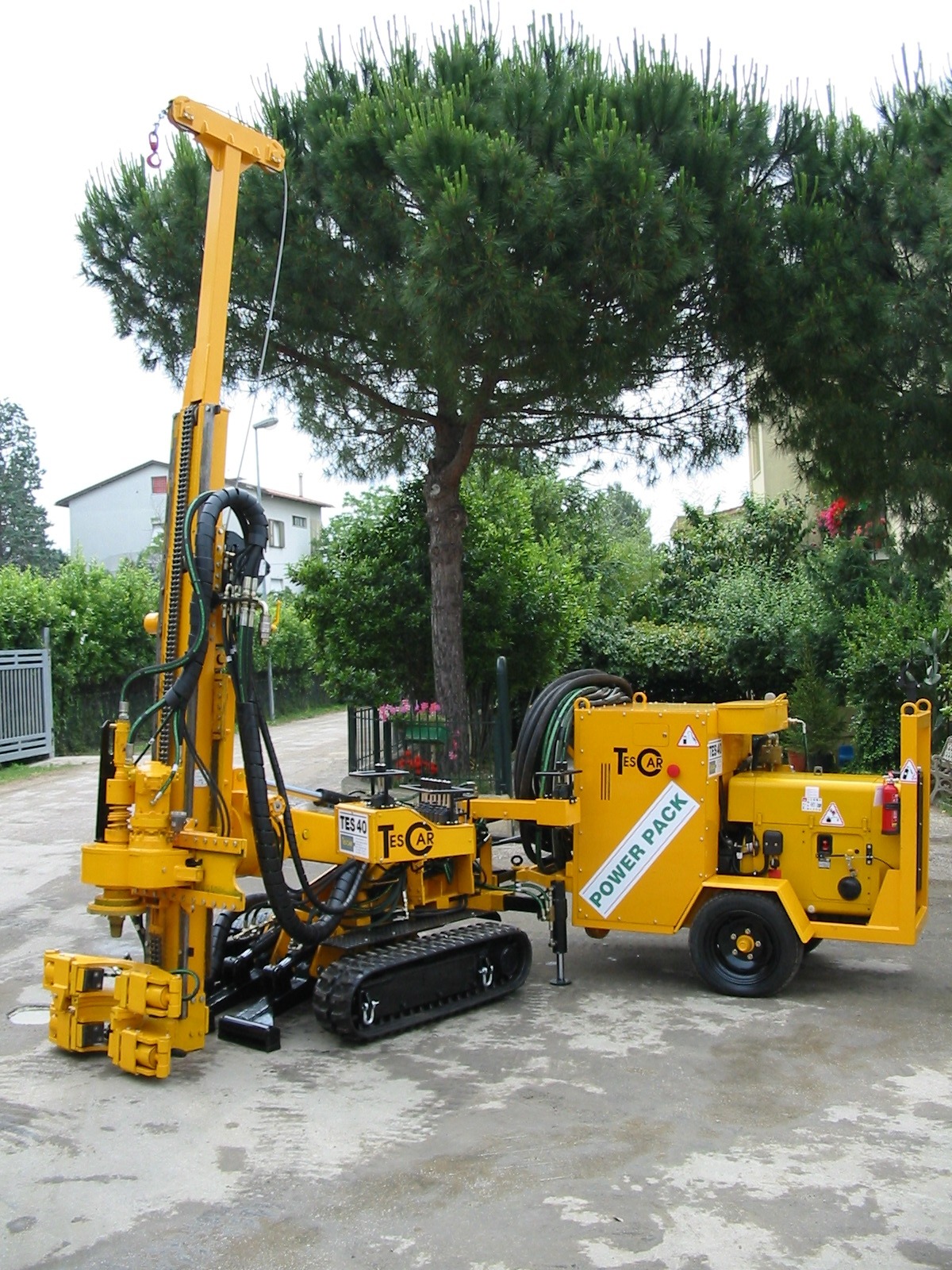

MIKROPALE – BADANIE GRUNTU – JET-GROUTING (z zasilaczami)

MODEL Moment obrotowy
(kNm)
 Max prędkość
(obr/min)
Max głębokość
(m)
Max średnica zacisku
(mm)
Siła docisku
(kN)
Masa całkowita
(t)
TES 20 z zasilaczem 2,5 100 40 76-150 20 2
TES 20 Compact 2,2 100 40 76-150 20 2
TES 40 z zasilaczem 5 250 80 76-200 40 6
TES 40 Compact 5 250 80 76-200 40 6
TES 100 23 400 200 80-300 60 12

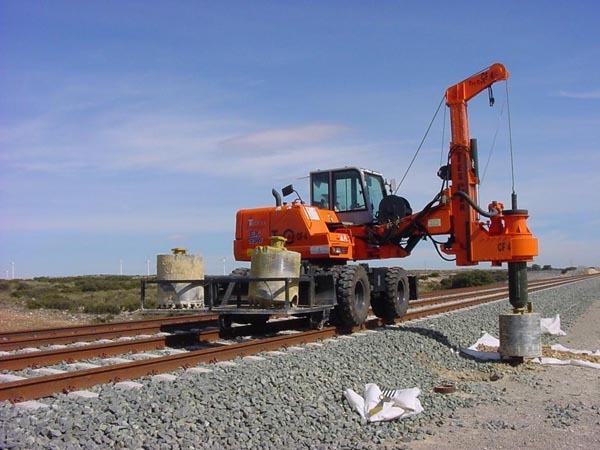

WIERTNICE KOLEJOWE ( z żerdzią Kelly, młotem lub zestawem do mikropali )

MODEL Moment obrotowy
(kNm)
Max wysięg
(mm)
Max głębokość
(m)
Max średnica
(mm)
Moc silnika
(kW)
Masa całkowita
(t)
CF4  (żerdź Kelly) 40 3500 15 1000 71 18
CF6F (żerdź Kelly) 60 3500 25 1200 90 21
CR6 (żerdź Kelly) 60 4000 28 1200 122 29
CR6 (młot) 4000 5 500×400 122 3
CR6W (żerdź Kelly) 60 5000 20 1200 122 29
CR2W (mikropale) 4×2 5000 5 4×100 122 29

WIERTNICE DO STUDNI GŁĘBINOWYCH (na ciężarówce lub gąsienicach)

MODEL Moment obrotowy
(kNm)
 Max prędkość
(obr/min)
Max głębokość
(m)
Max średnica zacisku
(mm)
Siła wyciągania
(kN)
Moc silnika
(kW)
TES 120 13 250 200 80-300 160 150
TES 135 15 250 300 80-300 250 208
TES 160 28 250 600 100-480 350 268
TES 400 35 300 1000 100-520 450 315

WIERTNICA POZIOMA (z oddzielnym zasilaczem)

MODEL Moment obrotowy
(kNm)
Max prędkość
(obr/min)
Max długość
(m)
Max średnica
(mm)
Siła wyciągania
(kN)
Moc silnika
(kW)
TES40/1000 40 20 60 1000 1400 50
