Maszyny i urządzenia dla: geotechniki, hydrotechniki i głębokiego fundamentowania

Drenaż pionowy

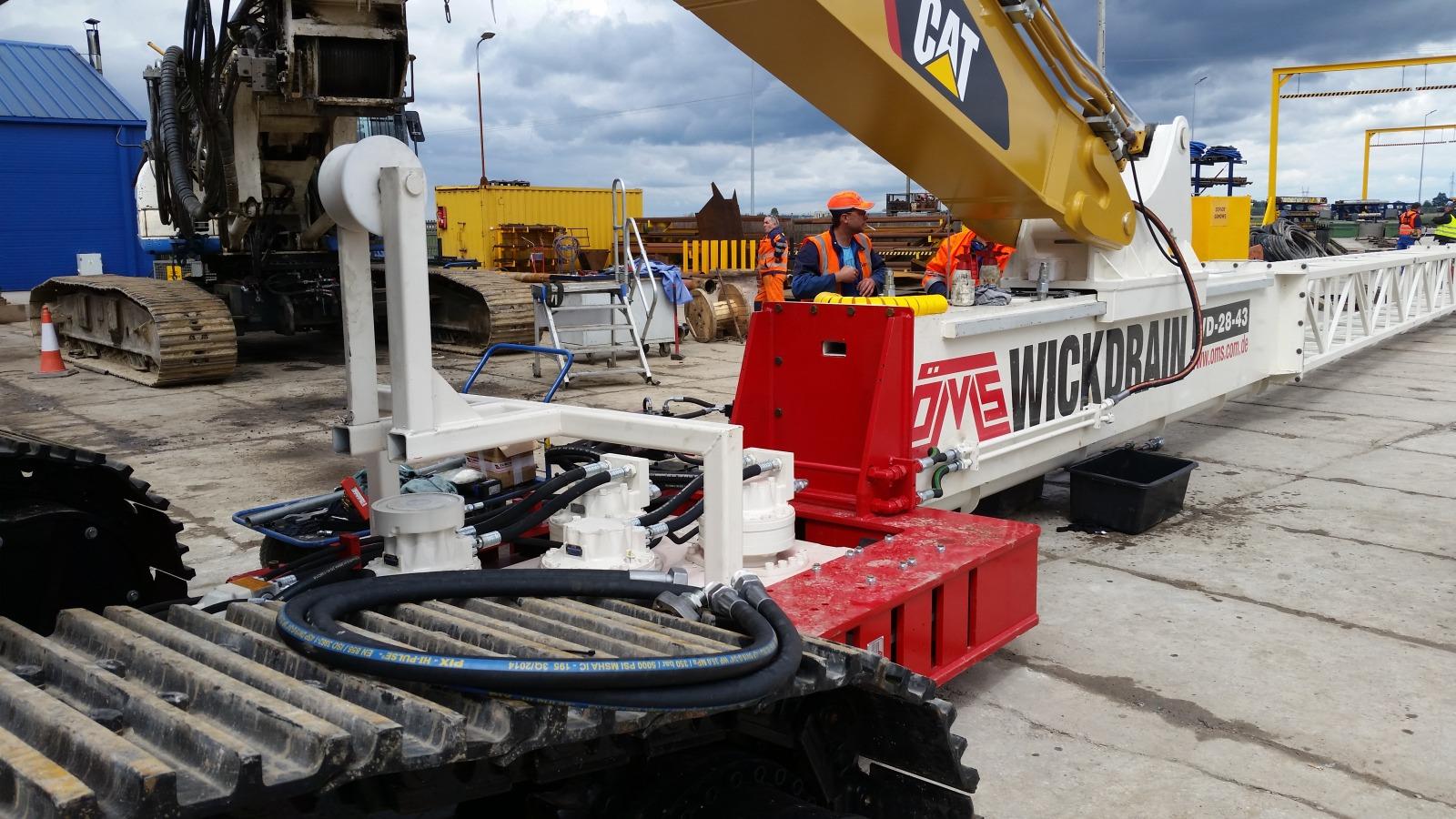

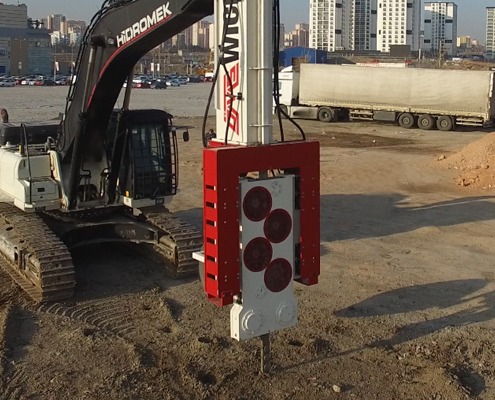

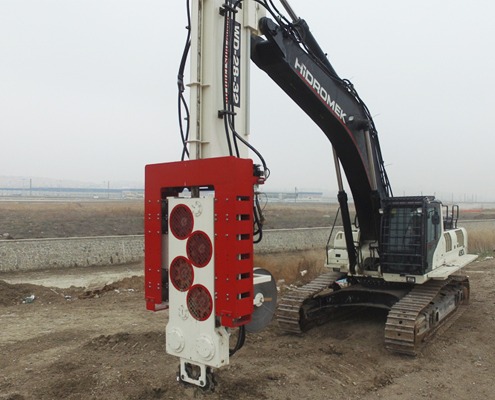

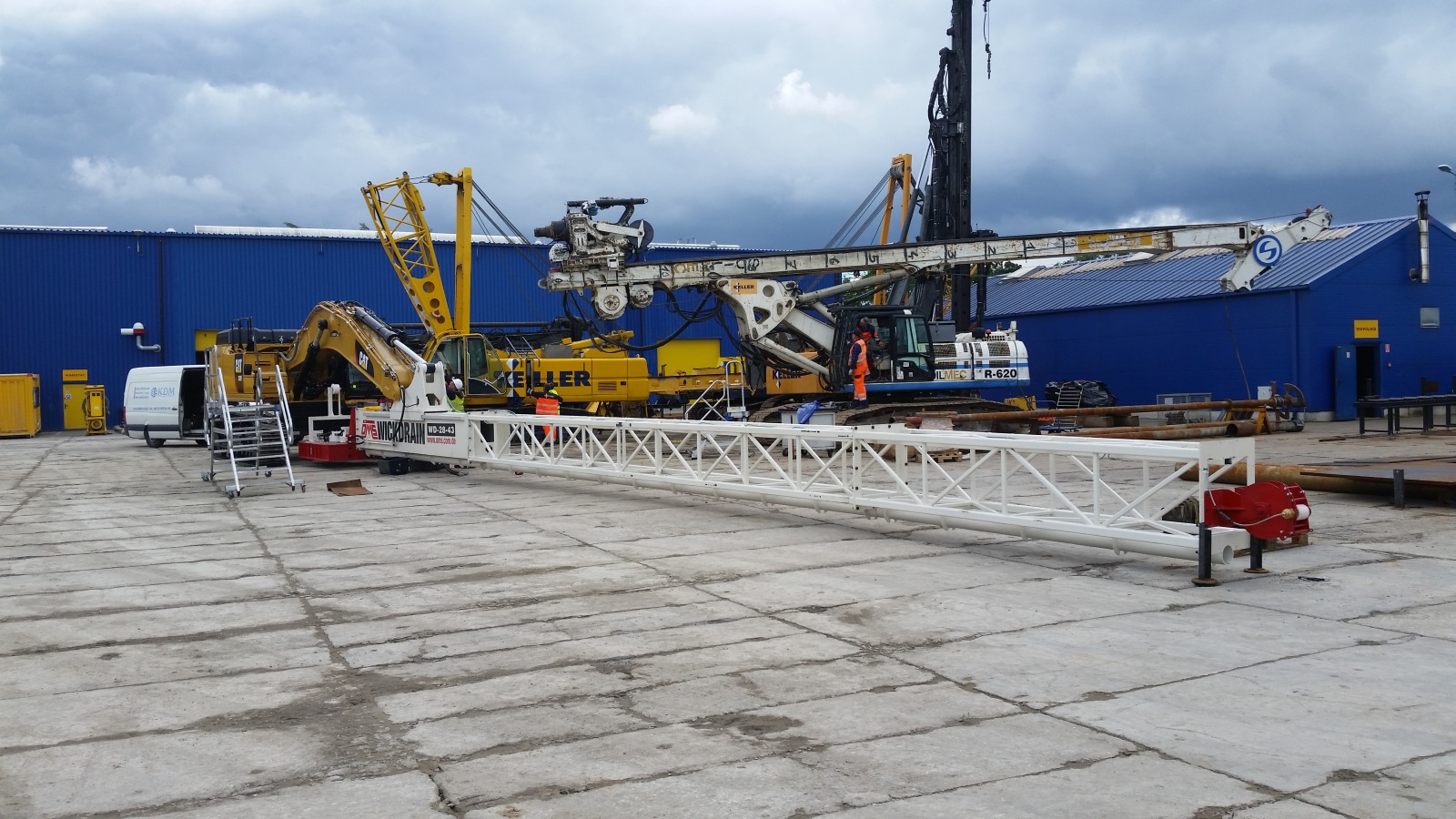

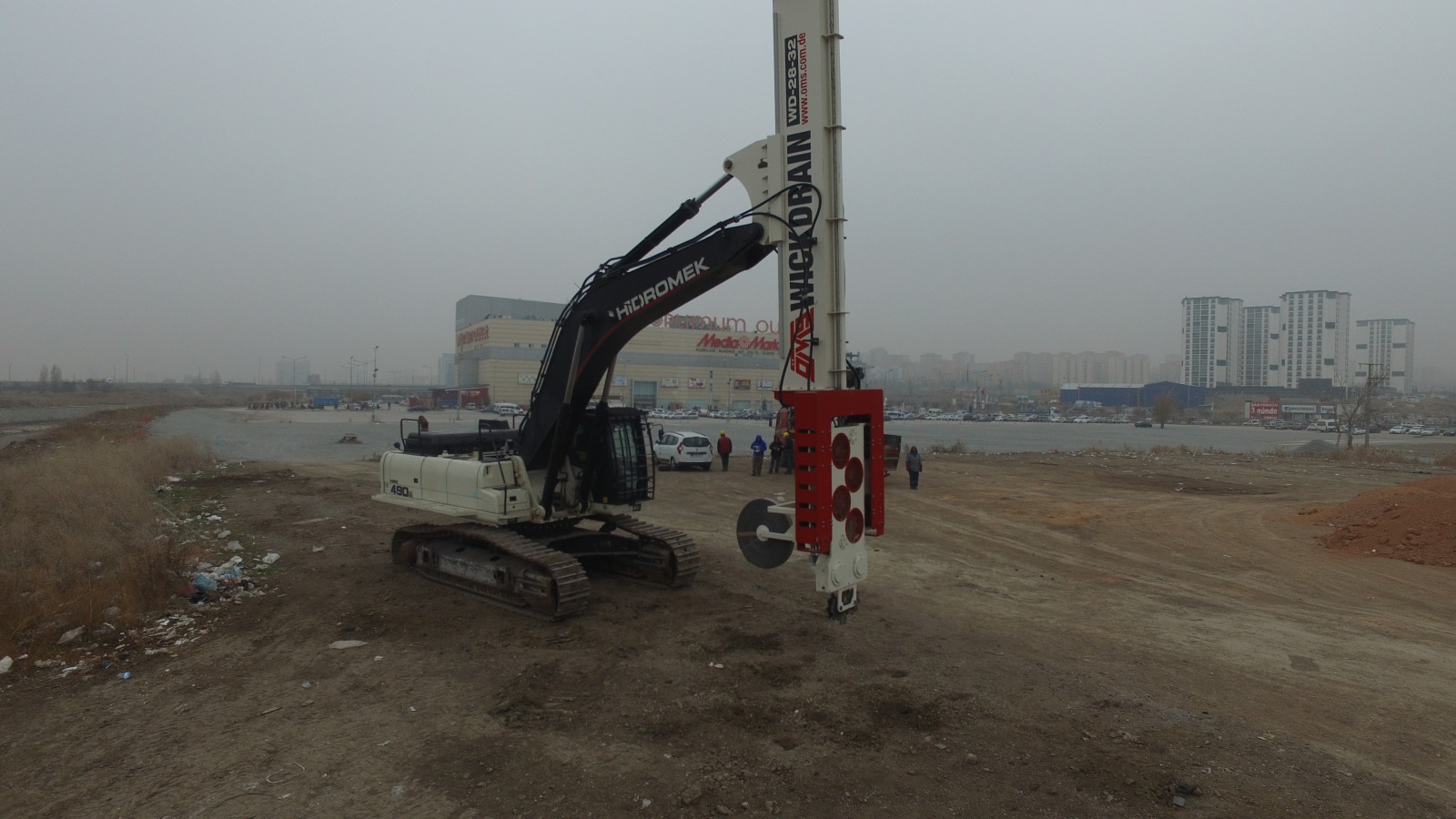

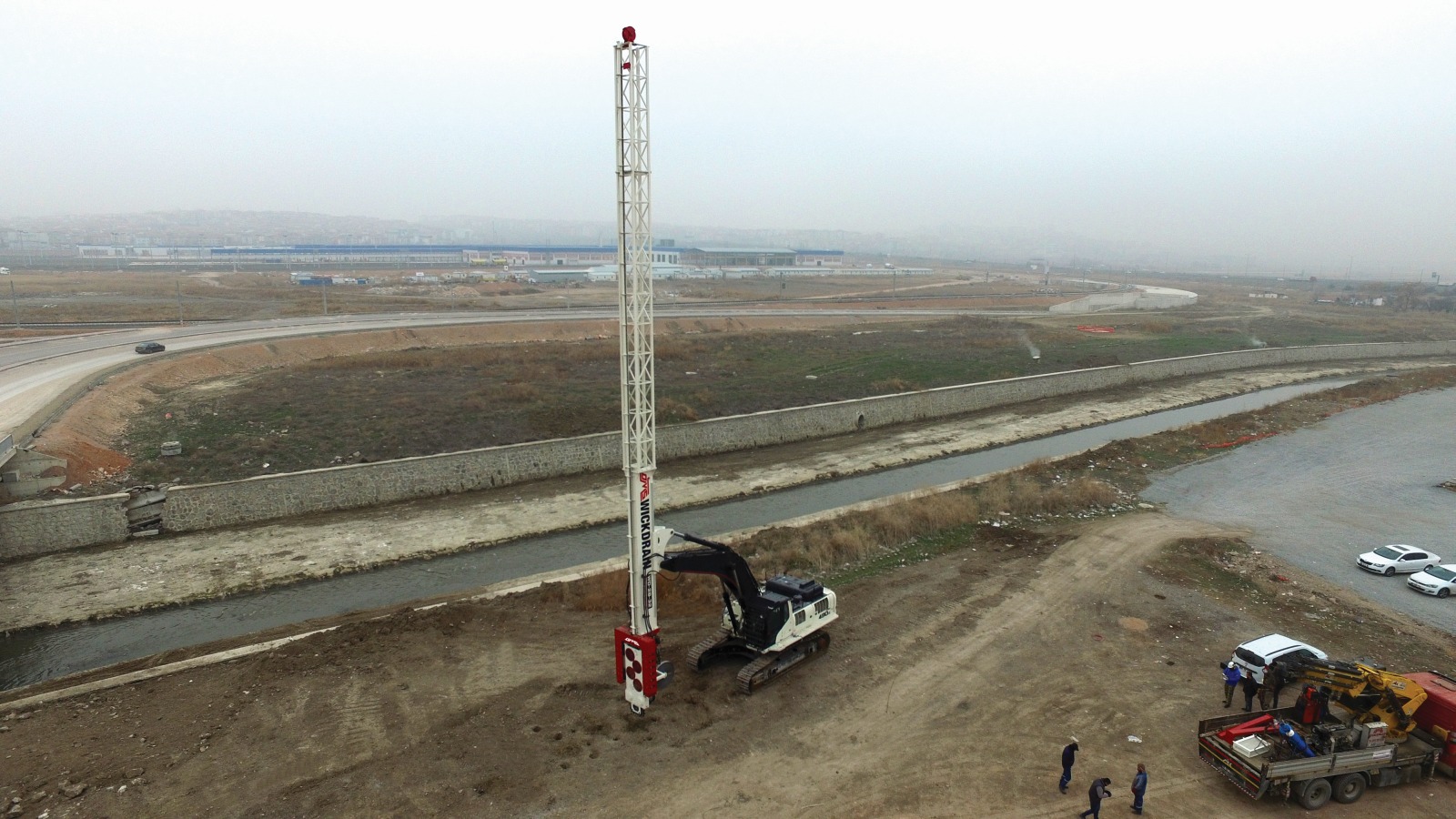

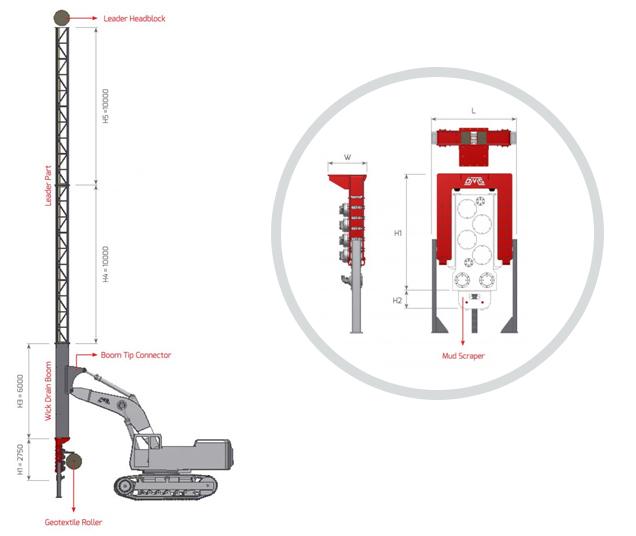

Maszyna do wprowadzania drenów pionowych WICK DRAIN jest maszyną służącą poprawie konsolidacji gruntów nieprzepuszczalnych. Maszyna składa się z silników hydraulicznych, przekładni zębatej, prowadzącego trzpienia, masztu głównego oraz wibromłota wysokiej częstotliwości. Zestaw obejmuje także przedłużki masztu. Wick Drain montowany jest na ramieniu koparki.

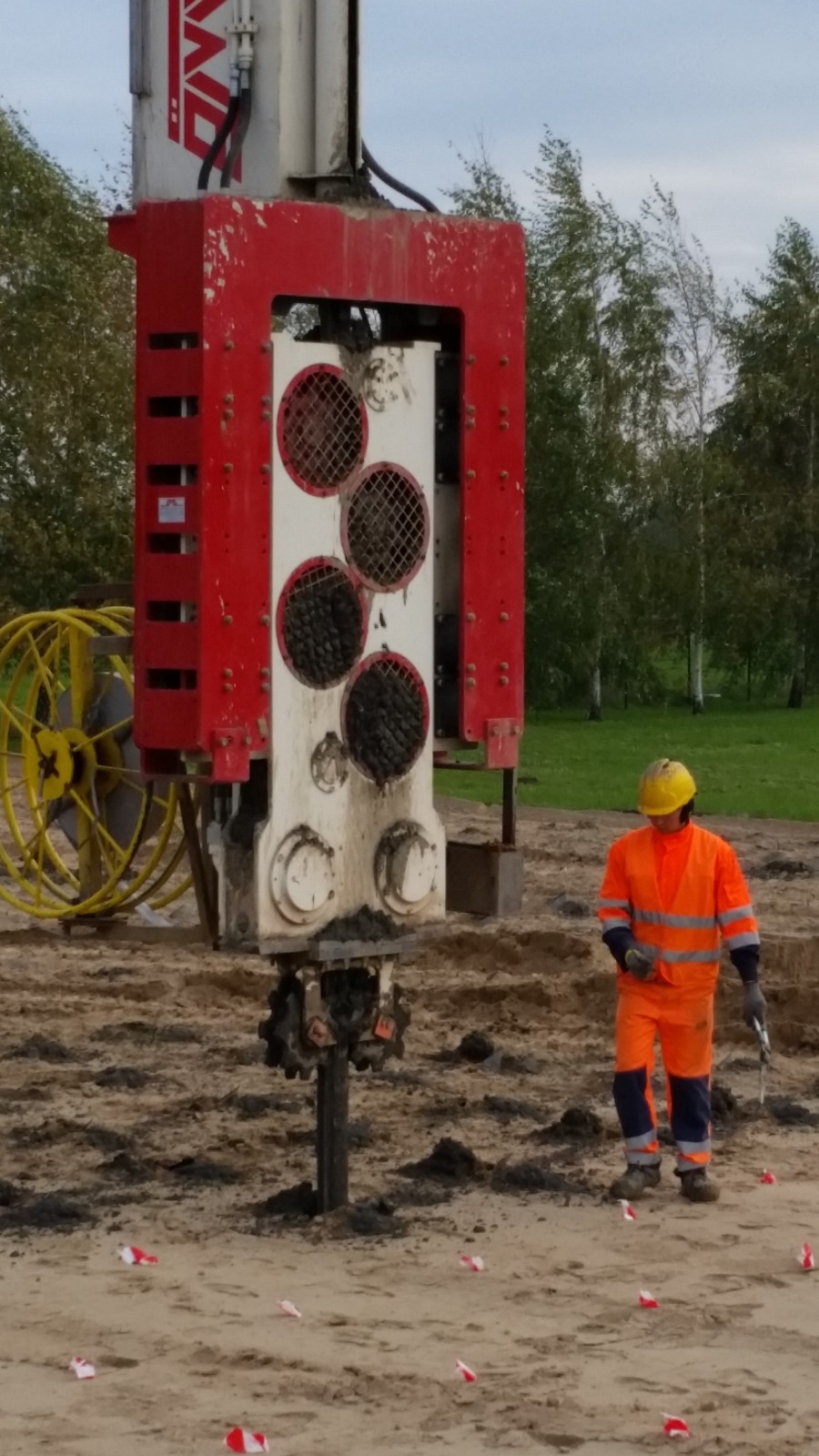

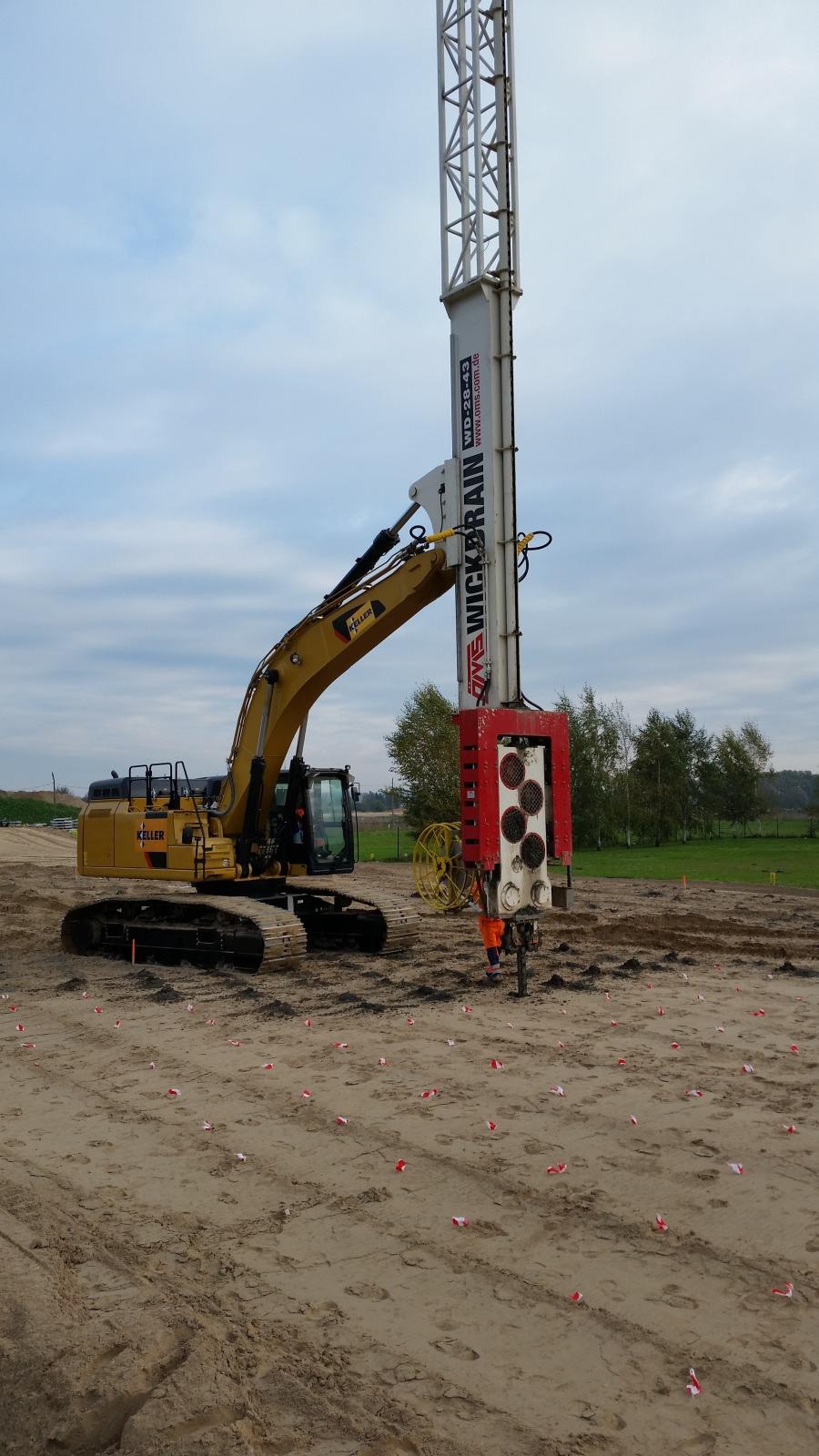

Procedura polega na wprowadzeniu trzpienia z geosyntetycznym drenem pionowym (plastikowy rdzeń otulony syntetyczną geowłókniną) w grunt z użyciem siły statycznej wciskającej na żądaną głębokość i pozostawieniu drenu w ziemi. W przypadku natrafienia na przeszkodę lub twarde przewarstwienia możliwe jest włączenie wibracji, która w bardzo dużym stopniu pomaga pokonać te opory.

Drenaż pionowy pozwala na skrócenie drogi filtracji, przyspieszenie odprowadzenia wody wyciskanej z gruntu oraz ułatwia jej odpływ. Dzięki temu następuje konsolidacja gruntu i zanikają osiadania. Pozwala to szybciej wznosić nasypy i wprowadzać obciążenie budowli, a także stosować większe pochylenie skarp niż w podłożu naturalnym

drenaż pionowy

Galeria zdjęć:



Model

WD-14-43

WICK DRAIN

WD-28-43

WICK DRAIN

Siła Statyczna

(kN)

140

276

Siła Dynamiczna

(kN)

435

435

Siła Połączona

(kN)

575

711

Prędkość

(obr/min)

2500

2500

Maks. ciśnienie

(bar)

350

350

Przepływ oleju wibratora maks.

(l/min)

200

200

Przepływ oleju WD maks.

(l/min)

253

506

Maks. prędkość trzpienia

(m/min)

100

100

Waga

(kg)

3500

3700
